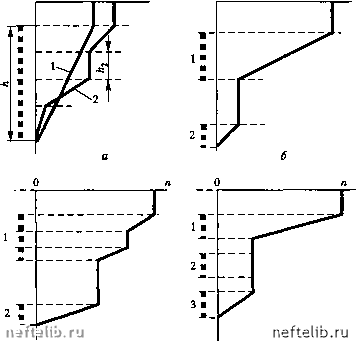

Главная Переработка нефти и газа ное месторождение, оказываются не совсем точными (а в ряде случаев совсем неточными). Чтобы рационально разрабатывать нефтяное месторождение и эксплуатировать скважины необходимо точно знать: работающие интервалы и их долю от общей толщины пласта; поглощающие интервалы и их количественную характеристику в нагнетательных скважинах; распределение нагнетаемого агента по интервалам; распределение интенсивности притока или поглощения вдоль вскрытого перфорацией интервала; состав продукции, поступающей в скважину из каждого интервала; выработанность запасов из каждого пропластка, а также степень компенсации закачкой отобранной нефти; необходимость воздействия на призабойную зону для интенсификации притока или приемистости, а также результаты воздействия; долевое участие различных интервалов в суммарной продукции скважины; конкретный вид искусственного воздействия на призабойную зону скважины, имея в виду селективное воздействие на тот или иной пропласток; параметры отдельных пропластков и их потенциал. Вышеперечисленная информация может быть получена при де-битометрических исследованиях скважин. Этот вид исследований проводится специальными приборами: в добывающих скважинах - дебитомерами, в нагнетательных - расходомерами. Перемещение указанных глубинных приборов вдоль исследуемого перфорированного интервала скважины позволяет получить информацию о распределении по интервалам интенсивности притока или поглощения и о доле работающих интервалов от общей толщины пласта. Простейшим глубинным дебитомером-расходомером является прибор, фиксирующим элементом которого служит турбинка, скорость вращения которой пропорциональна дебиту (расходу). Число оборотов турбинки преобразуется, например, в электрические импульсы с частотой «п», передаваемые на поверхность измерительному комплексу по электрическому кабелю, на котором дебитомер-расходомер спускается в скважину. В измерительном комплексе, например, промысловой автоматической исследовательской станции «АИСТ», электрические импульсы фиксируются счетчиком импульсов и запоминаются. Одновременно на поверхности фиксируется и перемещение глубинного прибора. Зависимость интенсивности притока (дебита) или поглощения (расхода) от глубины нахождения прибора в скважине называется дебитограммой. Различные виды дебитограмм представ- лены на рис. 3.16. На дебитограммах 3.16 а отображен случай притока из однородного пласта (1), а также случай, когда единый пласт представлен четырьмя пропластками (2), один из которых (второй сверху) не работает. В этом случае легко определяется неработающая доля толщины пласта р (коэффициент охвата по толщине): (3.95) где hy h - соответственно толщина неработающего пропластка и общая толщина пласта, м. О и О и Рис. 3.16. Дебитограммы различных скважин: а - единый пласт; б- пласт с двумя пропластками; в - пласт с двумя пропластками, в верхнем из которых имеется неработающая часть; г - пласт с тремя пропластками, средний из которых не работает; 1 - пласт практически однороден, приток равномерен по всей толщине; 2 - единый пласт с четырьмя разными пропластками, один из которых с толщиной h, не работает (второй сверху) Если объект разработки многопластовый, то с помощью деби-тометрии можно исследовать каждый пласт как на стационарных, так и на нестационарном режимах работы скважины, получая объективную информацию о процессах в такой сложной системе. В настоящее время созданы комплексные приборы для дебитомет-рических исследований скважин, измеряющие и регастрирующие следующие параметры: дебит (расход), давление, температура, содержание в потоке воды, а также местоположение нарушения сплошности колонны труб, например, глубину башмака НКТ. Как правило, глубинные дебитомеры оборудованы специальными легкими пакерами зонтичного типа, которые управляются электрическими импульсами с поверхности и в раскрьпом положении перекрывают кольцевой зазор затрубного пространства (зазор между наружным диаметром дебитомера и внутренним диаметром обсадной колонны). К таким многофункциональным дистанционно управляемым с пакерующим устройством комплексным глубинным приборам относится прибор «Поток». Таким образом, современные глубинные приборы позволяют комплексировать различные виды и методы исследования скважин и получать необходимую и достоверную информацию. 3.11. ГИДРОПРОСЛУШИВАНИЕ КАК МЕТОД ИССЛЕДОВАНИЯ ПЛАСТА Гидропрослушивание заключается в изучении особенностей распространения упругого импульса (возмущения) в пласте между различными скважинами. Для этого в одной из скважин, называемой возмущающей скважиной, изменяют режим работы; это может быть остановка скважины, ее пуск в работу с постоянным дебитом или изменение забойного давления и дебита. После создания импульса в возмущающей скважине наблюдают за изменением давления в соседних реагирующих скважинах. Совершенно очевидно, что изменение давления в реагирующих скважинах обусловлено как импульсом в возмущающей скважине, так и параметрами пласта в направлении каждой реагирующей скважины. Методы гидропрослушивания обладают большой разрешающей способностью и позволяют, кроме гидропроводности, определить в явном виде и пьезопроводность области реагирования. В настоящее время методы гидропрослушивания применяются не только для оценки взаимодействия (интерференции) скважин, 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 [ 45 ] 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 149 150 151 152 153 154 155 156 157 158 159 160 161 162 163 164 165 166 167 168 169 170 171 172 173 174 175 176 177 178 179 180 181 182 183 184 185 186 187 188 189 190 191 192 193 194 195 196 197 198 199 200 201 202 203 204 205 206 207 208 209 210 211 212 213 214 215 216 217 218 219 220 221 222 223 224 225 226 227 228 229 230 231 232 233 234 235 236 237 238 239 240 241 242 243 244 245 246 247 248 249 250 251 252 253 254 255 256 257 258 259 260 261 262 263 264 265 266 267 268 269 270 |
||
