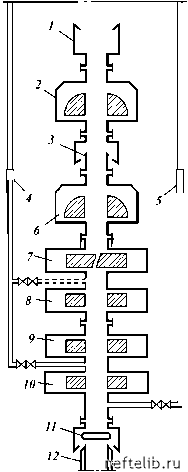

Рис. 4.19. Схема компоновки устьевого оборудования, устанавливаемого на дне моря

В этом случае компоновка устьевого оборудования, устанавливаемого на дне моря (рис. 4.19), состоит из присоединительного устройства 1, кольцевого надувного превентора 2, быстро отсоединяющегося соединителя 3, штуцерной линии 4, линии для глушения скважины 5, кольцевого надувного превентора 6, превентора 7 с глухими срезающими плашками, превенторов 8, 9, 10 с трубными плашками и присоединительного устройства 11, соединенного с устьем скважины 12.

Штуцерная линия соединяется с устьевым оборудованием между трубными плашечными превенторами 9 и 10. Поэ тому

для перекрытия скважины могут использоваться все превенторы, расположенные выше присоединения штуцерной линии.

Линия для глушения скважины присоединяется к устьевому оборудованию под компоновкой превенторов, что обеспечивает надежную герметичность перекрытия скважины при создании больших избыточных давлений при ее глушении. Расположение ввода линии глушения под превентором 7 со срезающими плашками обеспечивает нагнетание раствора в скважину, если бурильная колонна будет срезана. Линия для глушения скважины может также использоваться как штуцерная линия, что обеспечивает значительное снижение потерь давления на трение в процессе притока жидкости.

Всего для соединения устьевого оборудования с плавучей буровой установкой монтируются шесть линий, имеются две штуцерные линии и одна линия для глушения скважины. Остальные гидравлические и пневматические линии предназначаются для дистанционного контроля и управления погружным устьевым оборудованием. Водоотделяющая колонна и эти шесть линий монтируются из секций длиной 22,8 м. Кольцевой надувной превентор 2 (см. рис. 4.19) присоединяется к водоотделяющей колонне. Благодаря этому при шторме производится отсоединение водоотделяющей колонны при помощи быстро отсоединяющегося соединения 3 (при закрытом превенторе 2) и отход корабля в безопасное место. После возвращения на место бурения (или испытания) обеспечивается безопасное попадание в закрытую скважину. Превентор 2 используется всегда для перекрытия водоотделяющей колонны. В случае когда его уплотняющие элементы не обеспечивают герметичность, водоотделяющую колонну вместе с превентором поднимают на поверхность для ремонта или замены. Кольцевой превентор 6 используется в компоновке устьевого оборудования в качестве резервного превен-тора.

В случае возникновения проявления (или выброса) циркуляцию бурового раствора прекращают, колонну бурильных труб приподнимают на такую высоту, чтобы первое замковое соединение под квадратом находилось на расстоянии 1 м от ствола ротора. Открывают безопасный клапан в штуцерной линии (клапаны на штуцерном манифольде всегда остаются открытыми). После этого закрывают кольцевой превентор 2 с минимальным рекомендуемым давлением, а затем медленно закрывают регулируемый штуцер на штуцерном манифольде и перекрывают ствол скважины. После закрытия скважины

регистрируют давление на устье скважины и бурильную колонну подвешивают в плашечном превенторе. Открывая кольцевой превентор, проверяют герметичность плашечного превентора.

После этого проводят технологические операции по глушению скважины и удалению жидкости проявления из водоотделяющей колонны. Если имеются сведения, что в ней может находиться определенное количество газа, то перед созданием циркуляции закрывают превентор. Когда циркуляция заканчивается, то перед открытием превентора первоначальный буровой раствор замещается раствором для глушения через линию для глушения скважины в водоотделяющей колонне.

Рассмотренные выше методы ликвидации нефтегазопрояв-лений нашли широкое распространение за рубежом. В отечественной практике за последние годы наметилось перспективное направление по ликвидации нефтегазопроявлений - с использованием забойных превенторов. Перенос превенто-ров с устья на забой скважины повышает безопасность при выполнении технологических операций по ликвидации неф-тегазопроявлений и выбросов.

4.3. ТАМПОНАЖНЫЕ СОСТАВЫ ДЛЯ ЛИКВИДАЦИИ НЕФТЕГАЗОПРОЯВЛЕНИЙ

Для цементирования скважин, фонтанирующих или газонефтепроявляющих, применяются самые различные по составу тампонажные смеси и растворы. Во всех случаях рецептуры подбираются для конкретных скважинных условий: температуры и давления того участка ствола, где необходима установка моста, тампона, перемычки. При этом раствор должен обладать пониженной водоотдачей (седиментацией), достаточными сроками схватывания и расчетной плотностью.

При температурах до 100 °С применяют смеси на базе портландцемента, при более высоких - на базе шлака; если последний отсутствует, в смесь с портландцементом обязательно вводится кварцевый песок. При необходимости иметь тяжелые тампонажные растворы применяют утяжелители (барит, магнетит, гематит и др.); в случае применения облегченных растворов используют материалы-структурообразо-
