ковки стволов аварийной и наклонной скважин и аварийного фонтанирования по стволу наклонной скважины; возможность бурения наклонных скважин с высокой скоростью и высокой точностью ориентирования; получение потока газа или жидкости с давлением, равным пластовому, в момент соединения стволов.

Бурение специальных противофонтанных скважин отличается повышенными требованиями к профилактике нефтегазопроявлений и системе контроля за ориентированием ствола.

Вероятность прямого соединения стволов скважин на глубинах 1,5-2,0 км и более невысокая. Очень часто не имеется сведений о фактическом пространственном положении ствола аварийной скважины. Даже если и есть "точные" сведения об азимуте и значении отклонения ствола фонтанирующей скважины, нельзя забывать, что при точности сегодняшних методов определения этих величин рассчитывать на встречу стволов скважин диаметром 250-300 мм очень трудно.

Кроме того, подобные же ошибки неизбежно вкрадываются и в оценку действительного положения ствола наклонной скважины. Тогда вероятность нахождения и вскрытия ствола фонтанирующей скважины становится еще меньшей. Поэтому обычно приходится бурить не одну, а несколько скважин, однако и эта мера часто оказывается неэффективной.

Поэтому были предложены методы создания гидродинамической связи между стволами фонтанирующей и специальных наклонных скважин: гидравлическим разрывом пласта, захватывающим стволы обеих скважин (рис. 8.17, а); размывом перемычки (в отложениях каменной соли) между скважинами (рис. 8.17, б); разрушением перемычки между скважинами взрывом (рис. 8.1 7, в).

Наиболее отработанным методом соединения стволов аварийной и противофонтанных скважин является гидравлический разрыв пласта с целью создания устойчивой гидродинамической связи между скважинами. Для этого ствол наклонно направленной скважины сближают со стволом фонтанирующей скважины и закрепляют обсадной колонной. Продуктивный пласт наклонной скважиной не вскрывают. Интервал разрыва выбирают в малопроницаемых или практически непроницаемых породах (глины, каменная соль и т.п.).

Даже если удается создать связь между скважинами, это еще не означает, что фонтан обязательно будет заглушен. Дело в том, что для подавления фонтана необходимо успевать

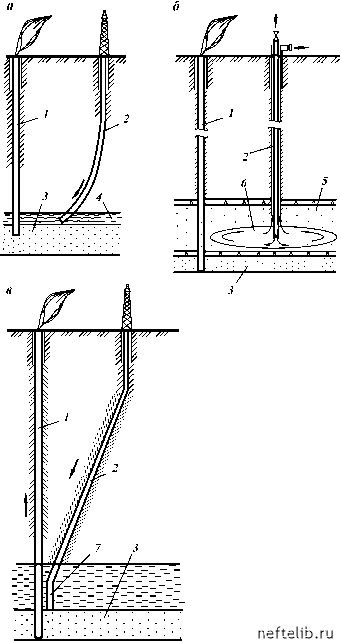

Рис. 8.17. Схема соединения стволов скважин гидравлическим разрывом (а), размывом перемычки [б], взрывом (а):

1 - аварийная скважина; 2 - направленная скважина; 3 - продуктивный пласт; 4 - трещины от гидравлического разрыва; 5 - каменная соль; 6 - зона разлива соли; 7 - зона взрыва

подавать достаточное количество жидкости. Поэтому пропускная способность канала, по которому будут подавать жидкость в ствол фонтанирующей скважины (промыв, трещина, щель и т.д.), должна быть высокой. А создание таких каналов связи не всегда возможно.

Минимально необходимое для глушения газового фонтана количество жидкости, которое должно быть подано в ствол аварийной скважины, определяется из уравнения

Ож = Ог , (8.1)

Рж H ж

где Ож - необходимое количество жидкости, м3/с; Ог - дебит скважины по газу, м3/с; рг, рж - соответственно плотность газа и жидкости, используемой для глушения фонтана, г/см3; Нг - глубина залегания продуктивного пласта, м; Нж - глубина подачи жидкости в ствол аварийной скважины (соединение стволов или спуск труб), м; К - безразмерный коэффициент, равный отношению пластового давления к устьевому давлению.

Нет нужды доказывать сложность создания каналов связи между скважинами, имеющих такую пропускную способность.

Методу ликвидации аварийных фонтанов путем бурения серии наклонно направленных скважин присущи некоторые преимущества перед наземными методами глушения фонтанов - этот метод более универсален, менее опасен для людей, и при определенных условиях он может применяться достаточно широко. Этому методу также присущи серьезные недостатки:

а) техническая трудность сближения стволов фонтанирующей и специальных наклонных скважин, которая возрастает по мере увеличения глубины бурения скважин;

б) постоянная опасность получения неожиданных новых фонтанов через стволы наклонных скважин;

в) трудность создания устойчивых и достаточных по пропускной способности каналов связи стволов или призабой-ных зон пласта, что затрудняет или делает невозможным подачу в ствол фонтанирующей скважины нужного количества и качества жидкостей для глушения фонтана;

г) затяжной характер работ по ликвидации фонтанов, их высокая капиталоемкость, потеря больших количеств нефти и газа;

д) трудность влияния на действие фонтана из скважины, вскрывшей многопластовую залежь, несколько залежей или
