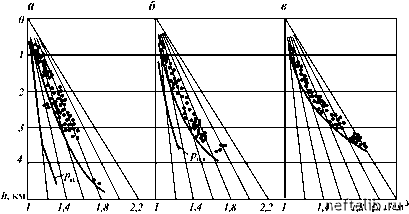

Рис. 2.2. График изменения плотностей р поглощения промывочных жидкостей Западно-Туркменской впадины:

а - Котур-Тепе; б - Барса Гельмес; , - Челекен

По многим данным, боковые составляющие напряжений в породах ox, Оу меньше вертикальной составляющей oz на значение коэффициента бокового распора:

а О z

Величина а зависит от коэффициента Пуассона v для рассматриваемой породы.

Предполагается, что с глубиной под действием больших геостатических давлений и температур породы становятся более пластичными, и ox, Оу и oz постепенно выравниваются, что может обусловить увеличение давлений ГРП. Согласно этой точке зрения, образующиеся в пластах трещины гидроразрыва должны быть преимущественно вертикальными.

С.А. Христианович, Ю.П. Желтов и Г.И. Баренблатт считают, что ГРП при давлении меньше геостатического происходит при изменении напряженного состояния горных пород в приствольной зоне скважины. Вскрытие скважиной глинистых пластов приводит к выдавливанию глин в скважину силами упругого сжатия их скелета и поровых вод. В результате этого напряжения вблизи скважины уменьшаются. Из-за уменьшения влагонасыщенности глины с глубиной становятся менее пластичными и не выдавливаются в скважину. Поэтому первоначальное напряженное состояние горных пород в приствольной зоне скважин изменяется мало, и давления ГРП

с глубиной возрастают и приближаются к геостатическому давлению. Трещины гидроразрыва могут быть горизонтальными.

Рассмотренные причины ГРП при давлениях меньше геостатических позволяют объяснить многие особенности ГРП в осадочных толщах. Так, в монолитной однородной толще пород напряжения в приствольной зоне скважины почти не меняются, и для ее гидроразрыва необходимо создать давление в скважине, близкое или превышающее геостатическое. Если ствол скважины длительное время не закреплен колонной, то деформации глинистых пластов увеличиваются, напряжения в породах вблизи ствола скважины снижаются, что приводит к уменьшению давления ГРП.

Напряженное состояние горных пород в различных тектонических зонах различно не только по площади, но и по разрезу. Это во многом определяет значения давлений и механизм ГРП. В зонах сжатия давления ГРП при прочих равных условиях могут быть больше, чем в зонах растяжения горных пород.

При визуальных наблюдениях результатов ГРП на нефте-шахте № 3 Ярегского месторождения Коми установлено, что трещина гидроразрыва может иметь раскрытость до 20 мм и достигать длины нескольких десятков метров. Развитие трещин происходит по плоскости естественных нарушений.

На значение давления ГРП большое влияние оказывают реологические свойства жидкостей: чем больше значения динамического напряжения сдвига и структурной вязкости жидкости, тем при меньших давлениях возникают ГРП. Связано это с тем, что слабофильтрующиеся жидкости оказывают большее гидродинамическое давление на стенки трещин разрыва, чем менее вязкие и легко фильтрующиеся в породы жидкости.

Буровые и цементные растворы создают повышенное давление на пласт, что иногда приводит к ГРП и поглощению жидкости.

Буровые и цементные растворы по своим физическим, структурно-механическим свойствам в процессе расширения трещины значительно отличаются от жидкостей разрыва, применяемых в нефтедобыче. Они также являются вязкопла-стическими жидкостями, но имеют высокую водоотдачу.

Водоотдача цементного раствора может быть в десятки раз больше водоотдачи бурового раствора на водной основе.

Цементные растворы при наличии пористой (трещиноватой) проницаемой среды склонны не только отфильтровы-

вать свою, но и пропускать через себя постороннюю воду. Цементные растворы обладают способностью загустевать, схватываться и превращаться в прочный камень. Все эти свойства находятся в тесном взаимодействии между собой. Водоотдача цементных растворов, особенно не обработанных химическими реагентами, очень высока и зависит от природы самого вяжущего вещества, его удельной поверхности, условий, в которых они находятся, водоцементного отношения и других факторов. Через цементное тесто может профильтровываться такое количество воды, которое в несколько раз превышает его объем. В то же время общая потеря цементным раствором воды приводит к более быстрому его загустеванию и схватхванию, создавая таким образом барьер, препятствующий дальнейшему проникновению раствора в трещину.

ГРП вызывают и другие технологические факторы. Так, спуск бурильного инструмента в скважину с повышенной скоростью приводит к возникновению дополнительных гидродинамических давлений в стволе скважины, что нередко является причиной раскрытия трещин в породах и поглощения бурового раствора.

Таким образом, на давления ГРП влияют как геологические особенности разрезов, так и технологические факторы. В таких условиях прогноз давления ГРП в бурящихся скважинах связан со значительными трудностями.

При бурении разведочных скважин и отсутствии достаточного количества промысловых данных о гидравлических разрывах пластов можно пользоваться значением модуля градиента давления гидравлического разрыва пластов близлежащих площадей.

2.1.1.4. ГИДРОДИНАМИЧЕСКАЯ ХАРАКТЕРИСТИКА ПОГЛОЩАЮЩЕГО ПЛАСТА

Поглощение бурового раствора в скважинах обусловливается проницаемостью, пористостью, прочностью коллектора, пластовым давлением, объемом закачиваемого бурового раствора и его качеством.

При превышении давления в стволе скважины над давлением в пласте, вскрытом при бурении, раствор из скважины, преодолевая местные гидравлические сопротивления, будет проникать в поры, каналы и трещины пород. Снижение давления в скважине по сравнению с пластовым приводит к
