регреваться, в результате чего наплавка будет содрана целиком вместе с карбидом вольфрама и связующим материалом.

Если нет условий для выноса шлама на поверхность, надо включать в состав колонны гравитационные металлошламо-уловители, располагая их непосредственно над фрезером или над УБТ. Иногда можно использовать обратную циркуляцию. В этом случае условия для выноса шлама на поверхность гораздо лучше, так как площадь поперечного сечения внутреннего канала труб меньше, чем площадь сечения затрубного пространства, соответственно и скорость восходящего потока будет больше. Однако надо иметь в виду опасность закупорки промывочных каналов инструмента и труб стальной стружкой и обломками.

В желобной системе после вибросита часто располагают магниты, чтобы улавливать мелкую стальную стружку, прошедшую сквозь сито. Это помогает точнее оценить массу разбуренного металла и препятствует попаданию в насосы абразивного материала.

9.6. ЛОВИЛЬНЫЕ РАБОТЫ, ВЫЗВАННЫЕ ОСТАВЛЕНИЕМ В СКВАЖИНЕ ИНСТРУМЕНТОВ

НА КАБЕЛЕ ИЛИ КАНАТЕ

Работы по извлечению из скважины кабеля или каната и инструментов, спущенных на нем, могут оказаться очень сложными. Здесь надо учитывать, на чем спустили инструменты: на канате или кабеле, оборван этот канат или нет. Если кабель не оборван, то лучше не пытаться освободить его за счет дополнительного натяжения. В лучшем случае произойдет обрыв над инструментами (или приборами), находящимися в скважине, что грозит потерей дорогостоящих инструментов. А если в числе инструментов окажется радиоактивный источник, то ситуация может стать очень серьезной.

Для ликвидации такой аварии можно воспользоваться одним из двух методов, связанных со спуском в скважину колонны труб. Первый метод - спуск труб "поверх" кабеля, а второй - спуск на трубах овершота с боковым окном.

Спуск труб "поверх" кабеля - наиболее безопасный метод, обеспечивающий высокую вероятность успеха. Его рекомендуется применять в глубоких необсаженных скважинах,

а также при ликвидации прихватов радиоактивных инструментов. К недостаткам метода следует отнести необходимость разрезания кабеля и большие затраты времени на спускоподъемные работы.

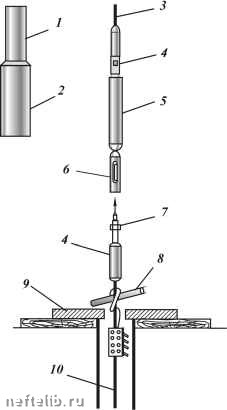

Для ведения работ по этому методу необходим специальный набор инструментов (рис. 9.17), который практически больше нигде не применяется. В этот набор входят бурильная труба 1, зажим 8 для кабеля с Т-образной подвеской, две кабельные головки 4, цилиндрический груз 5 и овершоты: спускаемый в скважину 2 и для работы на поверхности 6, а также плита с прорезью и переводник 7 (с проточкой) под эту прорезь и копьеобразной головкой для захвата овершо-том.

Кабель 10, идущий к прихваченному инструменту, слегка

Рис. 9.17. Компоновка инструмента для спуска труб «поверх» кабеля

натягивают (10 кН) и на него крепят зажим 8 на уровне колонной головки или стола ротора 9, после чего кабелю дают слабину, подвешивая его на зажиме. Затем кабель разрезают над зажимом на удобном для работы расстоянии. При этом надо иметь в виду, что в наклонных скважинах протяженность кабеля от прихваченного инструмента до устья увеличивается, когда кабель окажется в трубах, спущенных в скважину. Полученную при разрезе нижнюю часть кабеля оборудуют кабельной головкой, к которой присоединяют переводник с проточкой и копьеобразной головкой. Конец верхней части кабеля 3 (полученной при разрезе) пропускают через ролик на кронблоке и оборудуют кабельной головкой, к которой присоединяют цилиндрический груз 5 с овершотом 6.

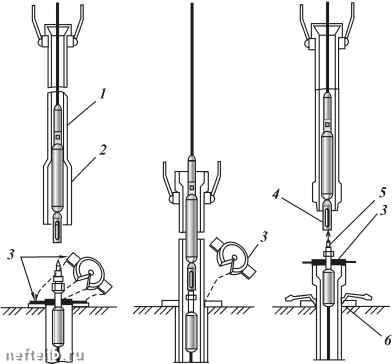

Порядок спуска труб показан на рис. 9.18. На первую спускаемую в скважину свечу труб 1 наворачивают снизу овер-шот 2, предназначенный для захвата оставленного в скважине

Рис. 9.18. Последовательность операций при спуске труб "поверх" кабеля
