вание жидкости в трубах и затрубном пространстве, и в целом уровень жидкости в скважине понижается на значение, соответствующее объему жидкости, вытесняемой бурильными трубами с закрытым концом (неустановившийся режим).

Восстановление давления за счет притока жидкости из поглощающего горизонта регистрируется путем прослеживания за подъемом уровня в бурильных трубах с помощью уровнемера или записи кривой изменения давления с помощью глубинного манометра. Этот метод исследования имеет большие погрешности.

Прослеживание за подъемом уровня в бурильных трубах после "мгновенного" его снижения при герметизированном устье (при переливе жидкости из скважины, рис. 2.4, е). Этот метод осуществляется аналогично предхдущему с той разницей, что для предотвращения перелива жидкости устье скважины герметизируется превентором или пакерующим устройством. Поскольку повышение уровня жидкости в трубах может быть прослежено только до устья, то начальный участок индикаторной линии получают путем экстраполяции. Этому методу присущи недостатки предыдущего метода.

Наибольшее распространение при исследовании поглощающих пластов получили: метод прослеживания за изменением уровня (давления) в скважине, метод установившихся нагнетаний и метод установившихся отборов. Метод исследования при неустановившемся режиме течения жидкости рекомендуется использовать, если время восстановления давления превышает 30 мин. В этом случае ошибка при определении коэффициента приемистости по формулам установившегося режима не превышает точности прибора (7-10 %). При меньших значениях времени восстановления давления следует применять методы исследования скважин при установившихся режимах или должны быть введены соответствующие поправочные коэффициенты.

Приборы, применяемые для исследования поглощающих пластов. Приборы для исследования поглощающих (водо-проявляющих) пластов в бурящихся скважинах делятся на две основные группы.

1. Приборы, предназначенные для проведения кратковременных гидродинамических исследований с целью выявления зависимости объемной скорости фильтрации жидкости по пласту от перепада давления. При использовании этих приборов оказывается активное воздействие на пласт путем нагнетания или отбора жидкости и восстановления пластового давления. В процессе исследования прослеживается изменение

уровня жидкости в скважине во времени или регистрируется изменение давления на пласт. К этой группе приборов относятся: электрический уровнемер ТатНИИ, лебедки ВНИИБТ и ТатНИИ (ИП-1), манометры МГЭ-1, ГМИП-1, МГГ-20, а также уровнемеры и манометры различных зарубежных фирм.

2. Приборы, предназначенные для определения толщины и местоположения поглощающих пластов, направления перетоков жидкости по стволу скважины и расхода жидкости. К этой группе приборов относятся расходомеры РЭИ-УфНИИ и ВНИИнГП, прибор "Разведчик Р-8", термоэлектрический дебитомер, индикатор толщины и местоположения пласта ИМП-2 и аналогичные приборы зарубежных фирм.

Геофизические методы исследования для изучения поглощающих пластов. К промыслово-геофизическим методам относятся замеры электроуровнемером, резистивиметром, каверномером, а также микрокаротаж, электрический каротаж, радиоактивный и акустический каротаж, глубинная фотосъемка и глубинное (забойное) телевидение.

Диаграммы радиоактивного и акустического каротажа используют в качестве вспомогательных для уточнения границ поглощающих пластов. По материалам промыслово-геофи-зических исследований изучают изменения характеристики поглощающих пластов по площади. Диаграммы радиоактивных методов каротажа используют для расчленения разреза, корреляции пластов, прослеживания за изменением литологии и пористости пород поглощающего горизонта. Диаграммы акустического каротажа позволяют четко локализировать кавернозные и трещиноватые разности пород по резкому уменьшению скорости и увеличению поглощения энергии упругих колебаний.

А.Н. Кукин для наглядного представления результатов исследования предложил строить сводную схему поглощений по каждой площади. Это нашло применение при бурении скважин в Саратовском и Волгоградском Заволжье. На рис. 2.5 приведен пример сводной схемы поглощений. Каждый поглощающий пласт отмечают на диаграммах ГК и НГК, зарегистрированных в этой же скважине. Затем, проведя корреляцию, эти же пласты определяют на типовом разрезе данной площади и ставят против них в отдельной колонке условные обозначения. Одновременно указывают вид пласта по классификации, статический уровень жидкости в скважине по данным замера и в пересчете на чистую воду, а также любые другие сведения, отражающие особенности поглощающего

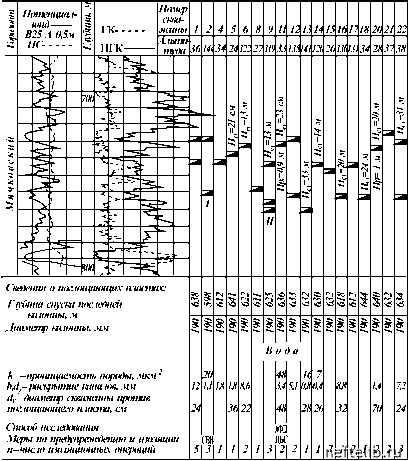

Рис. 2.5. Сводная схема поглощений (по А.Н. Кукину):

Пр - «провал» бурильного инструмента при бурении, м; Яст - глубина статического уровня, м; I - частичное поглощение; II - полное поглощение: АФШ - анализ фракционного состава шлама; ЦБС - цементобентонитовые смеси; СВВ - смесь с высокой водоотдачей

пласта. Рядом с номером скважины указывают альтитуду ее устья.

Представление результатов исследования в виде сводных схем поглощений открывает широкие возможности использования буровых и геолого-геофизических материалов по тем скважинам, где специальные исследования поглощающих го-
