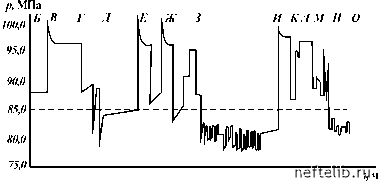

Рис. 2.12. График изменения забойного давления во времени при различных операциях в скв. № 17-Кузнецовская:

БВ - остановка; ВГ - восстановление циркуляции и промывка; ГД - отсоединение манометра; ЕЖ - восстановление циркуляции; ЖЗ - создание избыточного давления; ЗИ - подъем труб; ИК - восстановление циркуляции; КМ - создание избыточного давления; МЯ - спуск труб; ЯО - подъем труб

са и ниже после прекращения подъема труб. Разница эта обусловлена длительностью релаксационных напряжений, возникающих в первом случае под действием сжимающих усилий, т.е. сжимаемости жидкости, а во втором - ее растяжения. Зафиксированное растяжение столба бурового раствора, вызванное подъемом инструмента, в данном случае колебалось от 2,5 до 4,0 МПа.

Разница между фактическим и расчетным забойным давлением после спуска инструмента составила 2,7 МПа, из них только 0,7 МПа может быть отнесено за счет наличия газа в пробе бурового раствора. Остальная часть (2,0 МПа) обусловлена длительностью релаксации напряжений, в данном случае напряжения сжатия, возникающего при движении труб.

Опрессовка, или создание избыточного давления, в трубах показала, что в вязкопластичных жидкостях с высокими структурно-механическими свойствами давление с устья не полностью передается на забой.

Фильтрация жидкой фазы бурового раствора в хорошо проницаемые пласты также приводит к растяжению столба бурового раствора.

Измерения забойных давлений в скважинах, вскрывших хорошо проницаемые пласты, показывают, что через несколько десятков минут гидростатическое давление становится почти равным пластовому при сохранении положения уровня бурового раствора на устье скважины.

В подобных случаях, когда имеет место фильтрация из скважины в пласт или происходит связывание воды (контракция системы) какими-либо сыпучими материалами (барит, глина, цемент, гематит и т.д.), создаются благоприятные условия для газонефтеводопроявлений, а не поглощений бурового раствора.

Известно, что растяжимость ?- -B практически совпадает со сжимаемостью при небольших избыточных давлениях. Поэтому снижение давления при контракционном и фильтрационном эффекте можно оценить по формуле

Pст = -AV -, (2.58)

V p р

где Рр - коэффициент объемного сжатия (растяжения жидкости); V - объем скважины, м3; AV - объем отфильтро-вавшейся жидкости или контракционное уменьшение объема.

Однако pст не может быть больше pс, обусловленного прочностными свойствами жидкости, которая характеризует удерживающую способность бурового раствора. С некоторым допущением pс определяют по формуле

Pс = , (2.59)

где 9 - статическое напряжение сдвига, Па; 1 - длина бурильной колонны, м; D - диаметр скважины, м; dн - наружный диаметр бурильных труб.

Если pст > pс, то произойдет "разрыв" в столбе жидкости и его оседание, а забойное давление вновь станет равным гидростатическому за вычетом снижения уровня бурового раствора в скважине, что, впрочем, составляет небольшое значение.

За счет фильтрации растягивающие нагрузки могут привести к снижению забойного давления до пластового (pст < < Pзаб - Pпл), но это, в свою очередь, может произойти, если давление, необходимое для преодоления структурных свойств бурового раствора, превысит указанный перепад (pст > pзаб -

- pпл).

Если в разрезе имеется еще один пласт, в который фильтруется жидкость из скважины, то в зоне ниже этого пласта могут возникнуть условия, когда забойное давление станет меньше пластового.

Фактическое гидростатическое давление в скважине, заполненной вязкопластической или вязкоупругой жидкостью, не соответствует расчетному. Отклонения гидростатического давления от расчетного могут иметь как положительное, так и отрицательное значение, что вызвано влиянием температуры, давления, показателя фильтрации, контракции, возмущающих факторов, обусловленных движением труб вниз или вверх, перетоками бурового раствора из затрубного пространства в трубы, взрывами торпед и т.д. Эти отклонения могут иметь достаточно высокое значение, вполне достаточное для гидроразрыва пласта и ухода бурового раствора.

Определение гидродинамических давлений. Спуск или подъем бурильной и обсадной колонн осуществляют трубами и свечами. Процесс этот, безусловно, инерционный и осуществляется в жидкостях, обладающих разной реологической характеристикой (вязкая, вязкопластическая и вязкопластич-ноупругая жидкости и т.д.). Спускаемая колонна по отношению к стволу скважины всегда находится в эксцентричном положении. При этом практически всегда имеют место фильтрационные процессы (за исключением движения труб в обсаженном стволе), вплоть до частичного или даже полного поглощения бурового раствора. При этом надо считаться с тем, что фильтрация воды из раствора в пласт обусловливает появление пристенного слоя с минимальной вязкостью.

Процесс спуска или подъема прерывистый, и в зависимости от времени тиксотропные буровые растворы существенно меняют структурно-механические свойства.

Для скважины со сравнительно большим объемом и значительной глубиной существенное влияние на гидродинамические давления рд оказывают сжимаемость бурового раствора и объемная прочность.

В основу теоретических решений по определению гидродинамических давлений положено то, что движение колонны с открытым или закрытым нижним концом обусловливает движение жидкости в кольцевом пространстве и трубах, которое возникает в результате двух причин:

вязкая или вязкопластическая жидкость увлекается наружной и внутренней поверхностями труб, движущихся со скоростью ит;

жидкость, вытесняемая трубами, течет по кольцевому пространству и в трубах.

Для движения колонны труб с постоянной скоростью в вязкой жидкости задача решалась рядом исследователей
