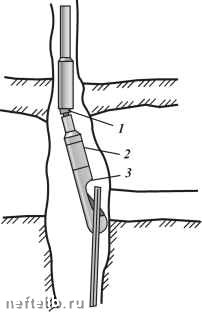

Рис. 9.27. Схема работы шарнирным соединением с отводным крючком

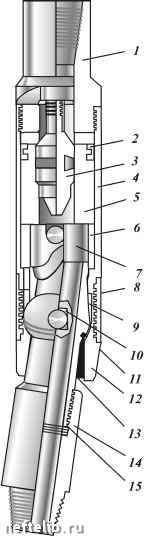

Рис. 9.28. Шарнирное соединение:

1 - верхний переводник; 2 - уплотнение; 3 -пробка с каналом; 4 - кожух; 5 - поршень; 6 - втулка регулируемого рычага; 7 - регулируемый рычаг; 8 - соединительная муфта; 9 -замковое кольцо; 10 - ось шарнира; 11 - уп-лотнительное кольцо; 12 - корпус шарнира; 13 - стрела шарнира; 14 - нижний переводник; 15 - прокладки

пробке с проходным каналом уменьшенного сечения стрела шарнира вместе с овершотом отклоняется от вертикали под углом 7° 30 (рис. 9.28). Не останавливая насос, начинают про-ворачивать ловильную колонну, стараясь зацепить отводным крючком трубы в каверне. Пробку с каналом уменьшенного сечения можно спускать вместе с шарнирным соединением

или продавить промывочной жидкостью после спуска компоновки до нужной глубины.

Шарнирное соединение - это непрочный инструмент, который не рассчитан на сильные удары ясса, поэтому после соединения с трубами выясняется, что они прихвачены, пробку извлекают овершотом малого диаметра, спущенным на проволоке. Затем спускают прихватомер и соответствующую торпеду для отсоединения свободной части труб в интервале, где диаметр скважины близок к номинальному. Отсоединенные трубы поднимают, а в скважину спускают ло-вильную колонну с Яссами и без шарнирного соединения.

Глава ОСОБЕННОСТИ ТЕХНОЛОГИИ 10 БУРЕНИЯ ПРИ РАВНОВЕСИИ

ДАВЛЕНИЯ В СИСТЕМЕ ПЛАСТ - СКВАЖИНА

Длительный опыт проводки скважин показал, что некоторые эффекты, сопровождающие осложнения, могут полезно использоваться в технологии бурения.

Многочисленными данными подтвержден, например, факт резкого увеличения механической скорости проходки при вхождении долота в зоны ЛВПД. Наблюдается увеличение скорости проходки при снижении плотности и вязкости бурового раствора даже при его разбавлении пластовыми флюидами.

Упомянутые эффекты обусловлены, в первую очередь, уменьшением разности давлений между скважиной и разбуриваемыми горными породами.

10.1. РОЛЬ ДИФФЕРЕНЦИАЛЬНОГО ДАВЛЕНИЯ В ПОВЫШЕНИИ ЭФФЕКТИВНОСТИ БУРЕНИЯ СКВАЖИН

Лучше всего показатели работы долота (механическая скорость проходки и проходка на долото) коррелируются с дифференциальным давлением на забое (с разностью между давлением со стороны скважины на забой и внутрипоровым - пластовым давлением). Чем меньше эта разность, тем эффективнее разрушается порода долотом. Очевидно, дифференциальное давление на забое является комплексным гидродинамическим показателем, который значительно влияет на характер взаимодействия долота с породой на забое скважины.

Одна из главных функций циркулирующего бурового раствора - очистка забоя и ствола скважины от обломков породы. От эффективности выполнения этой функции в значительной мере зависит скорость проходки скважины. Однако
