Поэтому чтобы отсоединить овершот от прихваченной трубы, необходимо преодолеть силы трения на контакте конических поверхностей захвата и корпуса. Чаще всего это достигается сбиванием корпуса вниз расположенной над ним колонной. Для этого используют также механический ясс, включаемый в колонну непосредственно над овершотом. Перед началом сбивания овершота вниз необходимо убедиться, что гидравлический ясс, который тоже часто включают в ло-вильную колонну, находится в закрытом положении, иначе можно повредить уплотнения этого ясса.

После сбивания вниз овершот проворачивают вправо с небольшим натяжением, превышающим вес ловильной колонны. Таким образом захват выводится из зацепления с трубой и можно приступать к подъему овершота. Если через овершот пропущен значительный отрезок трубы, то при подъеме может возникнуть необходимость несколько раз повторять процедуру сбивания и освобождения овершота.

При нащупывании овершотом "головы" прихваченной колонны рекомендуется проворачивать ловильную колонну вправо при небольших оборотах. При этом можно включить насос, чтобы промыть скважину в зоне "головы" и зафиксировать момент вхождения ее в овершот по подъему давления на выкиде насоса, после чего насос следует выключить, так как встречный поток жидкости может затруднить вхождение "головы" в овершот. Нельзя резко сажать овершот на "голову" трубы.

Работу яссом надо начинать с легких ударов, постепенно увеличивая их силу, чтобы обеспечить более надежный контакт захвата с трубой. Если сразу начать с резких ударов, то можно сорвать захват и затупить его насечку. Придется поднимать овершот для замены захвата.

Б. Метчики предназначены для ловли оставшейся в скважине колонны бурильных труб, если обрыв произошел в утолщенной части трубы, в замке или муфте. Правые метчики применяют для извлечения колонны целиком, а левые (на левых бурильных трубах) - для извлечения колонны по частям.

Ловильный метчик (рис. 9.5) имеет форму усеченного конуса для врезания в детали замка бурильных труб при ло-вильных работах. На верхнем конце метчика нарезана резьба замка бурильных труб, а на нижнем конце - специальная ловильная резьба (правая или левая).

В. Колокола (рис. 9.6) служат для ловли бурильных или обсадных труб, когда слом произошел в теле трубы, а также

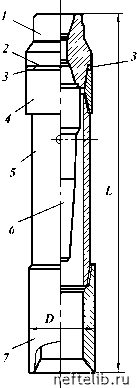

Рис. 9.5. Универсальный метчик с Рис. 9.6. Колокол:

направляющим патрубком: а - с направляющей воронкой;

1 - головка; 2 - прокладка; 3 - вырезом на нижнем конце упорное кольцо; 4 - муфта; 5 -направляющий патрубок; 6 - метчик; 7 - воронка

при срыве резьбовых соединений трубы, за исключением случаев, когда срыв резьбы произошел со стороны ниппеля

замка.

Если слом неровный с наличием лент или имеется трещина вдоль трубы, не перекрываемая колоколом, то для ловли необходимо применять "сквозной" (открытый) колокол с соответствующим патрубком или трубой. Для извлечения долота, оставшегося в скважине вследствие отвинчивания или срыва резьбы, применяют колокол-калибр.

Правые колокола используют при ловле правыми буриль-

ными трубами всей оставшейся колонны, а левые - при ловле левыми бурильными трубами для отвинчивания части оставленной колонны. Колокол представляет собой стальной кованый патрубок с верхней замковой резьбой, в нижней части которого нарезана внутренняя ловильная резьба специального профиля для наружного захвата бурильной трубы.

Преимущество метчиков и колоколов - большая длина нарезанной конической части, которой можно соединиться с трубами разного диаметра. Главный недостаток этих инструментов в том, что их обычно нельзя освободить от прихваченных объектов.

Метчики и колокола - самонарезающие ловильные инструменты с упрочненной резьбой и обычно с продольными канавками для выхода стружки, образующейся при нарезании резьбы.

Метчиками и колоколами не следует соединяться с трубами и УБТ, которые могут оказаться прихваченными, но они удобны для извлечения небольших кусков колонн, долот и других объектов, для извлечения которых не требуется больших усилий.

Метчики обычно делают с длинной нарезанной частью, сходящей внизу практически на нет, чтобы увеличить диапазон применения инструмента. Однако иногда метчик упирается тонкой частью в какое-нибудь препятствие и не может достаточно плотно войти в отверстие, чтобы нарезать резьбу. В таком случае тонкую часть метчика отрезают газовой горелкой и обрезанный конец заостряют для облегчения захода в отверстие.

Г. Внутренние труболовки предназначены для захвата труб изнутри, когда невозможно использовать овершоты, так как они уступают последним по ряду характеристик.

Уменьшенная площадь сечения проходного канала накладывает дополнительные ограничения на диаметр спускаемых инструментов, таких как прихватомеры, торпеды для отвинчивания или отрезания труб. При работе с внутренней трубо-ловкой гораздо труднее создать уплотнение между ее корпусом и извлекаемой трубой, чем при работе овершотом.

Однако внутренние труболовки часто применяются для извлечения хвостовиков, оборвавшихся или прихваченных обсадных труб, любых других труб, "голова" которых в оборванном месте увеличилась в диаметре вследствие использования ВВ, усталостного разрушения или продольных трещин. Благодаря небольшому диаметру проходного канала внутренние труболовки имеют повышенную прочность.
