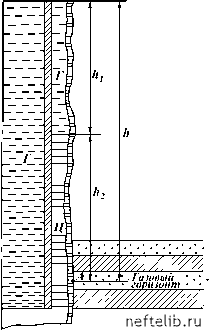

Рис. 4.11. Схема расположения цементного и промывочного раствора в скважине после цементирования

Итак, для приведенной схемы будем считать, что цементный раствор (с известными допущениями) твердеет без изменения объема и, следовательно, давление на скелет пласта остается постоянным1 (наличие глинистой корки исключается).

Иначе обстоит дело с давлением, передаваемым на флюид пласта. Давление на поверхности пласта в точке А (рис. 4.12) будет создаваться весом столба цементного раствора.

Давление столба бурового или цементного раствора на флюид пласта изменяется в зависимости от различных факторов и в первую очередь от расстояния точки от стенки скважины в глубь пласта, физико-механических свойств глинистой корки, пористости и проницаемости пласта, водоотдачи бурового и цементного растворов и т.п. В общем случае можно сказать, что давление на флюид пласта у стенок скважины равно давлению, создаваемому столбом бурового или

1В действительности большое влияние оказывают температурные изменения, колебания давления и т.д.

Рис. 4.12. Активное давле- Рис. 4.13. Схема распределения давление цементного раствора рц ния в загустевшем или затвердевшем на скелет пласта цементном растворе заколонного прост-

ранства скважины

цементного раствора, в некотором удалении от столба скважины оно равно пластовому.

Основной причиной кажущегося понижения давления (точнее, снижения давления, способствующего прохождению флюида в цементный раствор-камень) является контракция цемента при его гидросливе и гидратации.

После схватывания цементного раствора давление, приложенное на устье в заколонном пространстве, уже не действует на пласт, даже если проницаемость цементного камня будет достаточно высокой, так как на передачу этого давления требуется определенное время. Давление воспринимается только верхним участком заколонного цементного кольца, причем эпюра распределения давления, вероятно, близка к схеме, представленной на рис. 4.13.

4.2.7. ПРОНИЦАЕМОСТЬ КАМНЯ ИЗ ТАМПОНАЖНОГО ЦЕМЕНТА

При сплошном заполнении заколонного пространства с полным замещением бурового раствора цементным переток газа может происходить только через цементный камень, если проницаемость его высока и перепад давления достаточный.

Известно, что в результате действия различных температур и давлений при твердении цементного раствора проницаемость камня изменяется. Большое значение при этом имеют водоцементное отношение, количество и природа наполнителей и срок твердения раствора-камня.

Изменение газопроницаемости цементного камня, твердевшего при различных температурах и давлениях в течение от 1 2 до 1 68 ч, представлено в табл. 4.7.

На основании данных (см. табл. 4.7) построены графики зависимости проницаемости цементного камня от температуры, давления и от срока твердения (рис. 4.14).

С увеличением возраста наблюдается снижение проницаемости цементных образцов, твердевших при температуре 22 и 75 °С, причем темп снижения проницаемости у образцов, твердевших при 22 °С, больше, чем у образцов, твердевших при 75 °С. С повышением температуры от 75 до 110 °С и увеличением давления до 30,0 МПа проницаемость образцов несколько возрастает. К 4 - 7 сут проницаемость стабилизируется. Дальнейшее повышение температуры и давления приводит к интенсивному росту проницаемости. Так, при температуре 1 40 °С и давлении 40,0 МПа проницаемость цементного камня с увеличением срока твердения возрастала. При температуре 200 °С и давлении 50,0 МПа проницаемость образцов из цементного камня оставалась приблизительно по-

Т а б л и ц а 4.7

Изменение проницаемости (в мД) цементных образцов, твердевших при различных температурах Т (в °С) и давлениях р (в МПа)

Время твердения, ч

12 24 48 96 1 68

Т = 22 # = 1

44,50 1 9,00 7,20 2,53 1,70

Т = 75,

# = 0,1

1,40 0,46 0,44 0,37 0,29

Т = 11 0,

# = 30,0

4,00 2,50 1 ,50 1 ,45 1 ,39 1 ,44

Т = 1 40,

# = 40,0

15,20 34,00 38,00 40,00 45,60 46,45

Т = 200,

# = 50,0

75,00 68,00 63,00 65,00 66,00 68,20
