Большинство внутренних труболовок ( рис. 9.7) работают по тому же принципу, что и описанные выше овершоты. По коническому корпусу труболовки телескопически перемещается захват, внутренняя полость которого имеет одинаковую конусность с корпусом. На поверхности корпуса и полости имеются винтовые проточки с одинаковым шагом. Наружная поверхность захвата предназначена для зацепления с внутренней поверхностью трубы и поэтому имеет насечку.

Чтобы освободить труболовку, ее надо провернуть вправо. Если из-за сильного заклинивания захвата этого не удается

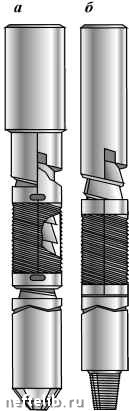

Рис. 9.7. Освобождающаяся внутренняя труболовка:

а - в транспортном положении; 6 - в рабочем положении

Рис. 9.8. Пакер труболовки

внутренней

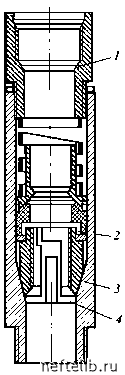

Рис. 9.9. Шлипс с промывкой:

1 - переводник; 2 - резиновое уплотнение; корпус; 4 - плашки

сделать, то можно прибегнуть к сбиванию корпуса вниз, для чего обычно над труболовкой помещают механический ясс.

Внутренняя труболовка имеет широкий диапазон применения. Ее можно включать в ловильную колонну над внутренней труборезкой или в комбинации с другими инструментами, за счет чего можно сэкономить время на спуск-подъем. С этой же целью можно размещать под труболовкой фрезер ы, чтобы обработать верхний то рец извлекаемых труб и обеспечить беспрепятственный вход труболовки во внутренний канал верхней трубы.

Для создания уплотнения между корпусом труболовки и извлекаемой трубой, корпус удлиняют и в нижней его части крепят манжету раструбом вниз (рис. 9.8). Часть манжеты может быть закр ыта металлическим кожухом, чтобы уменьшить вероятность ее повреждения при спуске и входе во внутренний канал труб.

Часто над тр уболовкой устанавливают ограничительный

переводник увеличенного диаметра. Делается это для того, чтобы расположить захват на определенном расстоянии от верхнего торца трубы. Обычно это расстояние выбирают в пределах от 300 до 600 мм, что соответствует местоположению высаженной части бурильной трубы. В другом месте труба может раздуться при сильном натяжении, и извлечь труболовку будет трудно. Если "голова" колонны увеличена в диаметре или имеет трещины, то между ограничительным переводником и труболовкой помещают удлинитель.

Имеются другие конструкции внутренних труболовок, несколько отличные от описанной выше, но большинство из них основано на принципе конического расклинивающего механизма. Для перевода захвата из транспортного положения в рабочее и наоборот применяют байонетные замки, якорные устройства типа корончатой гайки или кулачкового типа.

Д. Ловитель (шлипс) с промывкой (рис. 9.9) применяют для извлечения из скважины бурильных и обсадных труб за замок, муфту или сломанный конец в случаях небольшого веса оставшейся в скважине бурильной колонны, когда вследствие ее проворачивания трудно зацепить метчик или колокол.

Когда конец оставшейся в скважине бурильной трубы в результате слома оказался неровным и имеются продольные трещины, то применяют "сквозной" (открытый) шлипс с соответствующим патрубком или трубой для ловли за первую от сломанного конца муфту или за целую часть трубы. Шлипс позволяет промывать скважину через захваченную бурильную колонну. Если не удается поднять оставшуюся часть колонны, шлипс можно освободить.

9.3. ОТБИВАНИЕ ЯССАМИ ПРИХВАЧЕННЫХ ТРУБ

И ИНСТРУМЕНТОВ

Яссы - это инструменты для нанесения сильных ударов по прихваченной колонне сверху вниз или снизу вверх. Яссы известны давно, еще с тех времен, когда они использовались в канатно-ударном бурении как для углубления скважин, так и для ловильных работ. В настоящее время яссы подразделяют по целевому назначению на ловильные и бурильные. Хотя при конструировании используются одни и те же основные принципы, яссы разного назначения сильно отличаются по использованию. Кроме того, яссы де-
