N = M + 0,50lgM - 0,217а + 0,5(1 - а)2 x

X lgM + 0,217а (1 - а) ,(1.158)

N = M0 + 0,50lgM0 - 0,217а + 0,5(1 - а)2 x X lgM0 + 0,217а (1 - а) - Г2+зn7 (1 - а)2?.

При а = 0 эта формула превращается в (1.136).

Последовательность вычисления давлений с помощью формулы (1.158) следующая. По исходным данным (L, d1, d2, рт и т.д.) определяются числа п, М0, а и знак М00 = М0 - - 0,217а, который совпадает со знаком градиента давления.

При а < 1; М00 > 0,5; 5 > N > 0 влияние параметра а незначительно, и вместо уравнения (1.158) можно воспользоваться соотношением (1.136) или кривой 1 (см. рис. 1.12, а). Если N > 5, справедлива формула для М в виде (1.136). Значение М находится на рис. 1.12, 6, когда а < 1; М00 > 0; N < 0

или М00 < 0; N < 0.

При а > 0; M00 < 0; -2 < N < 0 значение М можно найти из рис. 1.12, а, а для N < -2 воспользоваться приближенной формулой

M = N - 0,5lgN - 0,217а - 0,5(1 - а)2 x

X lgN + 0,217а (1 - а) .(1.159)

После вычисления числа М находят искомое давление

р = M2,3 п/(1 -а),(1.160)

или в размерном виде

р = ZRTр2gp .(1.161) Случай М0 - 0,21 7а = 0 соответствует значению градиента, равному нулю, при этом течение неустойчивое и уравнение движения имеет вид: dp / d? = 0 или р = const. В этом случае при течении нисходящего потока давление по длине участка трубы данного диаметра не меняется.

Для расположенных ниже труб другого диаметра расчете! повторяют с начальным давлением, соответствующим конечному давлению, полученному из расчета на предыдущем участке колонны.

Расчет подачи и давления насосов

и компрессоров при бурении

с промывкой аэрированной жидкостью

Связь между расходом газа 00 при нормальных условиях и подачей насоса 02 для определенных размеров кольцевого пространства, плотности газа р0, жидкости р2, шлама рч и максимального диаметра -ч выносимых частиц шлама устанавливается формулой

О0 = Fк

д-чрчр

р 0 р0

0,108FK2dЧ р ч

Q22p 2 + 0,0785Fк2dч р ч

- 0,008

(1 . 1 62)

По уравнению (1 . 1 62) можно рассчитывать расходы фаз, обеспечивающие витание шлама в потоке аэрированной жидкости.

На рис. 1.13 (кривые 2-6) построено семейство кривых Q = = /(02, р) по точкам, полученным в результате подстановки в уравнение (1.162) фиксированных значений давления р > рр. Здесь рр - заданное давление в скважине против поглощающего горизонта. В дальнейшем рр будем принимать равным пластовому давлению рпл в поглощающем горизонте. Примем также, что кривая 2 (см. рис. 1.13) получена при давлении рр.

На рис. 1.14 показана схема системы скважина - поглощающий пласт. Проектные глубины скважины и поглощающего пласта на схеме обозначены L и Lр, Li - глубина, соответствующая промежуточному положению забоя.

Однако для выбора расходов фаз недостаточно уравнения (1.162).

Из графика (см. рис. 1 . 1 3) видно, что вынос частиц шлама из ствола скважины при разбурива-нии поглощающего пласта, если давление в скважине равно пластовому, можно осуществить при

Рис. 1.13. Графики необходимых расходов газа и жидкости:

1 - обеспечивающие постоянное давление против поглощающего пласта; 2-6 - обеспечивающие вынос шлама при давлении р/

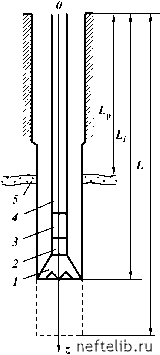

Рис. 1.14. Схема системы скважина - поглощающий пласт:

1 - долото; 2 - турбобур; 3 - УБТ; 4 - бурильная колонна; 5 - поглощающий пласт

любых соотношениях расходов газа и жидкости, соответствующих различным точкам на кривой 2. Чтобы выбрать конкретные значения Q0 и Q2 для разбуривания поглощающего пласта, необходимо также учесть давление, создаваемое потоком аэрированной жидкости в затрубном пространстве, с помощью уравнений (1.132) и (1.133).

Совместное решение уравнений (1.162) и (1.132) или (1.162), (1.132) и ( 1 . 1 33) дает единственное сочетание расходов фаз, обеспечивающих одновременно витание частицы в призабойной зоне и заданное давление на поглощающий пласт.

Система уравнений ( 1 . 1 62), (1.132) и (1.133) решается при помощи компьютера.

1.5. НЕУСТАНОВИВШИЕСЯ ТЕЧЕНИЯ НЕСЖИМАЕМОЙ ЖИДКОСТИ ПРИ СПУСКОПОДЪЕМНЫХ ОПЕРАЦИЯХ

Спускоподъемные операции (СПО) колонн при различных технологических процессах сооружения скважин часто сопровождаются осложнениями (гидроразрывом вскрытых скважиной пород, поглощениями промывочной жидкости, обвалами, пластовыми флюидопроявлениями и т.д.). Эти осложнения в ряде случаев возникают из-за недопустимых гидродинамических давлений, вызванных движением колонн в жидкости, заполняющей скважину.

Во время СПО колонна обычно перемещается с переменной скоростью ит. Схематично графики скорости и ускорения колонны в зависимости от времени t показаны на рис.
