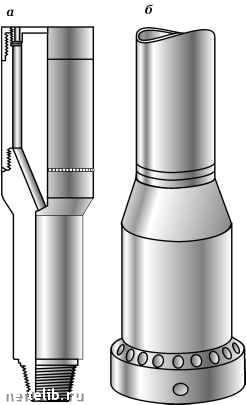

Рис. 9.13. Магнитный фрезер с постоянным магнитом (а) и с электромагнитом [б]

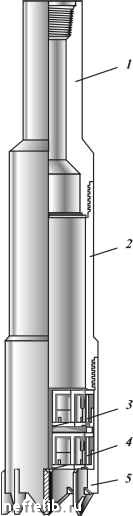

Рис. 9.14. Металлошла-моуловитель колонкового типа

забоя. Их преимущества - резкое сокращение затрат времени на спускоподъемные операции и дополнительная подъемная сила, создаваемая электромагнитом. Однако, если предметы на забое покр ы ты осадком или шламом, извлечь

их не удается, так как невозможно осуществить промывку.

Магнитными фрезерами можно поднять предметы, изготовленные из ферромагнетиков. Для подъема предметов из бронзы, алюминия, карбидов и нержавеющих сталей необходимы другие способы.

Металлошламоуловители. Инструменты колонкового типа уже много лет применяются для извлечения шарошек и других предметов аналогичных размеров с забоя бурящихся скважин. Инструмент состоит из верхнего переводника 1, корпуса 2, башмачного фрезера 5 и обычно из двух пружинных кернорвателей: верхнего 3 и нижнего 4 (рис. 9.14). Он предназначен для вымывания осадка с забоя и отбора небольшой колонны породы с забоя. Два кернорвателя, один из которых с короткими пружинными перьями, отрывают керн от забоя и поднимают его на поверхность. Все посторонние предметы, находившиея на забое, оказываются в корпусе инструмента, запертые снизу керном.

Важное условие нормальной работы металлошламоулови-теля колонкового типа - свободное вращение кернорвателей в корпусе или башмачном фрезере. При спуске инструмента забой нащупывается при промывке и вращении ловильной колонны. При посадке на забой кернорватели входят в зацепление с предметами на забое и затормаживаются, а фрезер и корпус продолжают вращаться. Если кернорватели окажутся заклиненными каким-либо мусором, избытком краски, продуктами коррозии или другими посторонними материалами, то при их вращении произойдет слом пружинных перьев, и на забое только добавятся предметы, которые надо извлекать.

Во многих случаях размеры и форма предметов, находящихся в скважине, не позволяют использовать для их извлечения серийно выпускаемые металлошламоуловители. Требуется проявить изобретательность, чтобы создать необходимую конструкцию. Если диаметр стандартного инструмента слишком мал для прохода в него предметов, находящихся в забое, можно из отрезка утолщенной или обычной трубы сделать корпус самодельного ловителя. В трубе делают отверстия, расположенные по кругу, вставляют в них куски стальной проволоки и припаивают их к телу трубы в отверстиях. Получается проволочный захват внутри трубы. Такой инструмент нельзя вращать на забое, так как проволока будет поломана или вырвана из гнезд. Но если инструментом накрыть предмет на забое, то захват его удержит.

Инструмент с фрикционным захватом можно сделать из трубы с п-образными прорезями, если загнать внутрь образовавшиеся языки металла. Таким инструментом можно накрыть и поднять длинные предметы цилиндрической фо рмы, особенно если их длина неизвестна.

Трубный "паук" - самая первая конструкция металлош-ламоуловителя. "Пауки" использовались в ударно-канатном и вращательном бурении задолго до производства современных ловильных инструментов. "Паук" - э то об ычный самодельный инструмент, предназначенный для выполнения специфической работы. "Пауки" делают из труб, прокатанных из малоуглеродистой стали. Наиболее подходящей считается сталь с пределом текучести 280 МПа. "Паук" из стали с пределом текучести выше 390 МПа работать не будет, так как его зубья будут ломаться, а не гнуться.

Зубья "паука" вырезают газопламенной горелкой, и ведущая кромка зубьев имеет криволинейный профиль (рис. 9.15). Кроме того, эта кромка выполнена в виде клина или лезвия. Следует также обратить внимание на зазор между зубьями. Длина зубьев составляет примерно 3/4 диаметра тр уб ы, из которой изготавливают корпус "паука". В верхней части корпуса на резьбе или сварке устанавливается переводник для соединения с ловильной колонной.

Спуск инструмента - наиболее ответственная операция. При подходе к "голове" находящихся в скважине предметов надо восстановить циркуляцию и с проворотом ротором опускать инструмент, не создавая на него больших нагрузок. Когда зубья коснутся "головы" предмета, это обычно становится заметно благодаря рывкам ловильной колонны. После

Рис. 9.15. Трубный "паук"
