В случае, если обе кривые профилеграммы расположены влево от линии номинального размера ствола скважины и сходятся, поперечное сечение ствола представляет окружность с диаметром, меньшим размера долота (сужение). Причем кривые могут либо сходиться, либо расходиться. Как правило, эти сужения небольшие по размеру и являются в основном результатом формирования фильтрационной корки на проницаемых участках стенки скважины.

Когда кривые профилеграммы расположены по разные стороны от линии номинального размера ствола скважины, поперечное сечение представляет желоб (желобные выработки). Причем, чем больше амплитуда расхождения кривых, тем значительнее глубина желобной выр аботки. Однако такой профиль сечения может быть принят за желобную выработку только в том случае, если соблюдается следующее соотношение:

а < 1,3d.

Построение поперечного сечения ствола скважины по данным профилеметрии изображено на схеме ( рис. 7.8). На горизонтальной прямой MN откладывается отрезок А С, равный наибольшему поперечному размеру ствола b, полученному по данным профилеметрии. Радиусом r = А/2 описывается окружность с центром в точке /. Значение А соответствует наименьшему поперечному размеру ствола скважины, полученному по данным профилеметрии. Радиусом dд/2 описывается окружность с центром в точке E. Пересечение окружности с прямой MN даст точку F, которая находится на прямой, совпадающей с положением оси прибора. Затем из точек S и Т проводятся сопрягающие прямые Sb и Га.

Фактический объем ствола скважины вычисляется после определения его среднего диаметра по данным профилеметрии. Для этого профилеграмма разбивается на участки, представленные характерными выработками, кавернами, сужениями и т.п. (непрерывно по всему стволу) (см. рис. 7.8).

Рис. 7.8. Схема поперечного сечения ствола скважины по данным профилеметрии

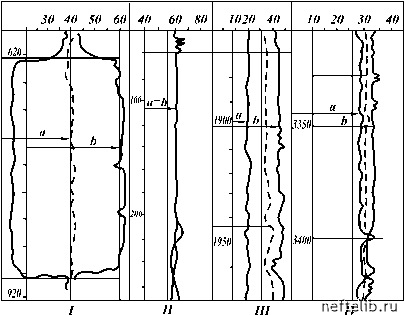

Рис. 7.9. Профилеграммы

Для желобных выработок измеряется наибольший поперечный размер ствола скважины, который суммируется с диаметром долота. Полусумма этих величин является средним диаметром ствола для интервала, представленного желобными выработками.

Пример. Требуется определить средний диаметр dср и объем V ствола скв. 70 Левкинской площади в интервале 625-715 м, представленном желобной выработкой (рис. 7.9, /): b = 615 мм, длина выработки l = 90 м, диаметр долота dд = 394 мм.

Тогда

dср = (394 + 615)/2 = 505 мм;

V = 0,785x0,5052x90 = 17,95 м3.

Объем ствола скважины в этом интервале, подсчитанный по данным ка-вернометрии, составил 1 0,37 м3.

Для каверн с поперечным сечением в виде окружности в качестве среднего диаметра принимается любое значение а или b (рис. 7.9, II). Для каверн, у которых a < dд, значение b (рис. 7.9, III) суммируется со значением диаметра долота, затем определяется их полусумма, которая считается средним диаметром ствола.

Для каверн, у которых a > dд (рис. 7.9, IV), измеряются a и b, затем суммируются b и (1,15-1,20) а (коэффициент 1,151,20 берется из анализа поперечных сечений, представленных в виде окружностей), и полусумма этих величин также считается средним диаметром этого сечения.

7.5. ЛИКВИДАЦИЯ ПРИХВАТОВ 7.5.1. ВЫБОР СПОСОБА ЛИКВИДАЦИИ

ПРИХВАТОВ

Действия исполнителя при ликвидации прихвата базируются на совокупности накопленного им опыта и имеющейся информации о причине происшедшего прихвата и заключаются в выборе наиболее эффективного способа для конкретного случая и последовательном применении или чередовании различных способов.

В сложной ситуации, особенно в условиях, характеризующихся неопределенностью обстановки в скважине при возникновении прихвата, не всегда удается принять оптимальные решения о путях ликвидации прихвата. В этих условиях наиболее целесообразно выбирать решение, обеспечивающее минимальные потери времени и средств, исходя из методов теории статистических решений.

Согласно существующим представлениям о причинах прихватов выделяются три основные категории прихватов (по терминологии теории статистических решений - "состояние природы"): 91 - прихват под действием перепада давления; 92 - заклинивание (в том числе при спусках-подъемах, вращении, в желобных выработках), 93 - прихват вследствие сужения поперечного сечения ствола скважины (при обваливании пород, сальникообразовании, оседании утяжелителя, шлама, течении высокопластичных пород и т.д.).

Результативность известных способов ликвидации прихватов во многом определяется "состоянием природы". Так, использование ванн наиболее результативно при ликвидации прихватов, происшедших под действием перепада давления, а устройства импульсного воздействия (яссы, вибраторы) наиболее эффективны при ликвидации прихватов, вызванных заклиниванием. Существующие способы ликвидации прихватов классифицируются по четырем группам (по терминологии теории статистических решений - "действия"): а1 - установка
