ло, втулка и шары падают на забой скважины. Через открытый канал ствола пакера производитс необходимый комплекс работ: исследование зоны поглощени , закачка тампо-нажной смеси и т.д.

Переток жидкости в процессе твердени смеси исключен, так как канал ствола пакера перекрываетс продавочной пробкой 2, спускаемой в бурильные трубы перед продавоч-ной жидкостью. При посадке пробки давление в трубах по-вышаетс , ее конические резиновые кольца вход т в соответствующие протоки внутри ствола пакера, благодар чему предотвращаетс движение пробки вверх от действи давле-ни снизу. После посадки пробки бурильные трубы с переводником вращением вправо отсоедин ют от пакера, который после затвердения тампонажной смеси разбуривается вместе с цементным мостом.

Применение пакеров при изол ции поглощающих пластов большой мощности или имеющих несколько интервалов по-глощени не всегда обеспечивает высокое качество изол ци-онных работ, что приводит к неоднократным закачкам там-понажной смеси.

Дл повышени эффективности изол ционных работ с использованием пакеров разработан способ, заключающийся в том, что тампонажную смесь закачивают непосредственно к подошве зоны поглощени через хвостовик, установленный против поглощающего пласта на всю его мощность и соединенный с пакером с помощью срезаемых шпилек.

Однако способ закачки смеси через хвостовик не позво-л ет оценить результат заливки без разбуривани цементного моста и, следовательно, решить вопрос о проведении повторной закачки смеси, если первой заливкой зона поглоще-ни не изолирована.

В цел х дальнейшего совершенствовани способа подачи тампонажной смеси в поглощающий пласт снизу вверх Н.И. Сухенко разработано устройство, представл ющее собой хвостовик, установленный внутри пакера. На нижнем конце хвостовика закреплены манжеты по диаметру ствола скважины, которые обеспечивают перемещение хвостовика снизу вверх под действием давлени по мере заполнени зоны поглощени тампонажной смесью. Благодар этому будет обеспечен контроль за результатом заливки до разбуривания цементного моста, так как поступление тампонажной смеси в зону поглощени осуществл етс снизу вверх, а перемещаю-щийс хвостовик позволит произвести опрессовку или повторную заливку зоны поглощени без подъема бурильных

труб и пакеров, поскольку нижний конец хвостовика после заливки будет расположен над цементным мостом.

На рис. 3.1 4 изображен общий вид этого устройства. Оно состоит из гидравлико-механического пакера, включающего в себя переводник 1, пакерующий элемент 3, якорное устройство 5 и хвостовик 6, подвижно установленный в стволе па-кера 4. Сверху хвостовик имеет упорную гайку 2, а снизу к нему с помощью муфты 7 присоединен корпус 8 с манжетами 10. При спуске в скважину манжеты предохраняются кожухом 9 и башмаком 11 , закрепленным на корпусе с помощью срезаемых штифтов 12. Снизу башмак имеет отверстие 13, которое после спуска устройства в скважину перекрывается шаром. Кожух, башмак и шар изготовляют из разбуриваемого материала (дюралюминия).

Устройство перед спуском в скважину собирают следующим образом (рис. 3.1 5, а). Пакер 2 с помощью элеватора 1 устанавливается на роторе 5. Затем в него опускают хвостовик 3 до упора гайки 2 (см. рис. 3.14) в ствол пакера 4 (см. рис. 3.14). Длина хвостовика определяется мощностью зоны поглощения, однако она не должна быть более 26 м (для вышек высотой 41 м) с тем, чтобы обеспечить подъем хвостовика с пакером для навинчивания корпуса манжет. В этом случае хвостовик должен быть составным из двух частей, по 12-13 м каждая. Трубы хвостовика должны иметь постоянный наружный диаметр, обеспечивающий его проход внутри ствола пакера. После спуска хвостовика внутрь пакера инструмент поднимают до выхода нижнего конца хвостовика из ротора. На хвостовик навинчивают корпус 4 с манжетами, и все устройство спускают в скважину до необходимой глубины, где оно должно быть расположено так, чтобы манжеты в исходном положении перед проведением изоляционных работ находились у подошвы зоны поглощения. Затем в бурильные трубы сбрасывают шар и нагнетают промывочную жидкость для создания перепада давления, под действием которого сначала хвостовик смещается с манжетами в нижнее положение, так как при спуске в скважину он может переместиться вверх до упора муфты в ствол пакера. При возвращении хвостовика в исходное положение его отверстия А (см. рис. 3.14) сообщаются с отверстиями в стволе пакера, и давление передается в гидравлическую камеру Б (см. рис. 3.14). Под действием перепада давления якорное устройство выводится в рабочее положение до соприкосновения со стенками скважины. Под действием осевой нагрузки сжимается резиновый элемент, и затрубное пространство разобща-

Рис. 3.14. Устройство для цементирования зон поглощения

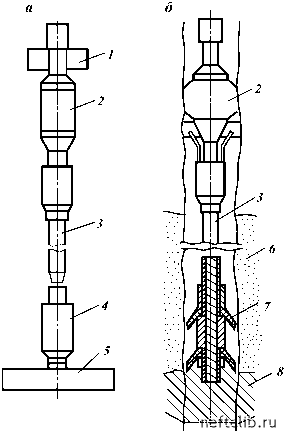

Рис. 3.15. Схема сборки устройства

ется от подпакерной зоны. При дальнейшем повышении давления срезаются штифты, и башмак с кожухом падают на забой, освобожда манжеты. Резкое падение давлени после среза штифтов свидетельствует об окончании установки устройства в скважине.

Зона поглощения с помощью описанного устройства изолируется следующим образом. Тампонажная смесь в необхо-
