Рис. 7.2. Утяжеленная бурильная Рис. 7.3. Утяжеленные бурильные труба с приваренными стальными трубы со смещенными гранями втулками: (КУБТ-СГ):

т - наружный диаметр трубы; Dв - d - сторона квадрата; D - наруж-наружный диаметр втулки ный диаметр переводника; с - раз-

мер квадратной УБТ по диагонали

центраторы для соединения отдельных секций турбобура, центрирующие противоприхватные промежуточные опоры (устанавливаются между свечами УБТ), свечи из коротких (по 6-8 м) бурильных труб.

Не допускается нахождение бурильной колонны без движения в открытом стволе скважины более 10 мин, а в свеже-пробуренном проницаемом интервале - более 3 мин.

В случае невозможности предупредить образование толстых фильтрационных корок на хорошо проницаемой стенке скважины, способствующих появлению затяжек и посадок колонны труб, рекомендуется тщательно проработать ствол

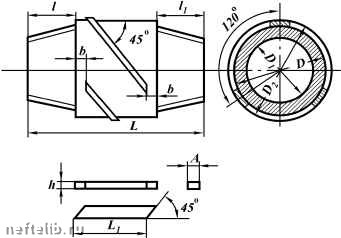

Рис. 7.4. Переводник с приваренными ребрами для соединения секционных турбобуров:

D - наружный диаметр по телу; D1 -внутренний диаметр; D2 - наружный диаметр по ребрам; 71 - длина верхнего ниппеля; l - длина нижнего ниппеля; b -расстояние до торца; L - длина переводника; L1 - длина приваренного ребра; h - ширина ребра; А - высота ребра

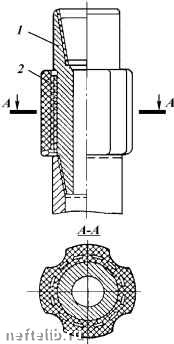

Рис. 7.5. Упругий центратор:

1 - переводник; 2 - резиновая втулка

Т а б л и ц а 7.2

Размеры УБТ и втулок

Т а б л и ц а 7.3

Размеры КУБТ-СГ

Т а б л и ц а 7.4

Рекомендуемые сочетания КУБТ-СГ и УБТ круглого сечения

скважины в этих интервалах и осуществить углубленную кольматацию проницаемого интервала ствола путем установки специальной ванны из отверждаемой смеси. Составы смесей приведены в табл. 7.6.

Большие интервалы хорошо проницаемых отложений, опасных с точки зрения прихватов, рекомендуется перекрывать промежуточными колоннами или хвостовиками.

На каждой буровой необходимо устанавливать емкость, обеспечивающую запас нефти объемом в 20-25 м3.

При возникновении прихвата бурильщик обязан:

восстановить циркуляцию и вести промывку скважины с подачей, не меньшей, чем при бурении скважины в предыдущем интервале;

расхаживать инструмент с допустимыми нагрузками и пе-

Т а б л и ц а 7.5

Размеры соединительного переводника и металлической планки
