ложена выше этой секции труб. Тогда требуется определить значение Н2 по формуле

H2 = gJ -... - 1. (7.4)

Вычисления продолжают до получения положительного значения.

Верхняя граница прихвата многосекционной колонны труб определяется из уравнения

H = И, + 2 Ln.

ni +1

Пример. Компоновка колонны бурильных труб снизу вверх:

D1 = 114 мм, б1 = 10 мм, i1 = 600 м, g1 = 27,3 кг;

D2 = 114 мм, б2 = 9 мм, i2 = 500 м, g2 = 24,9 кг;

D3 = 140 мм, б3 = 210 мм, i3 = 1000 м, g3 = 34,2 кг;

D4 = 140 мм, б4 = 11 мм, i4 = 1900 м, g4 = 37,2 кг.

При Р2-Р1 = Р = 25 т, X = 75 см, глубина скважины L = 4000 м. Из формулы (7.3) находим, что

H1 = 27,3 - - 1000 - 1900 = 27,3(-16,1) = -439,53 м.

1 25 24,9 34,2 37,2

Так как значение Н1 отрицательное, верхняя граница прихвата расположена выше первой секции труб. Тогда из формулы (7.4) находим

H2 = 24,9 - 1000 - 1900 = 24,9. 4 = 99,6 м.

2 25 34,2 37,2

Длина свободной части колонны труб Н = Н2 + L3 + L4 = 99,6 + 1000 + 1900 = 2999,6 м.

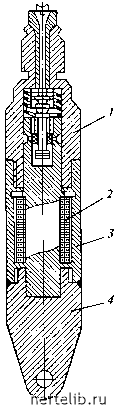

Определение верхней границы прихвата с применением специальной аппаратуры. Для уточненного определения верхней границы прихвата применяются прихватоопределители (ПО) и индикаторы места прихвата (ИМП). Общий вид при-хватоопределителя показан на рис. 7.6. Прихватоопредели-тель состоит из электромагнита 2, помещенного в герметичный корпус 3 из немагнитного материала. Электромагнит изолируется от внешней среды головкой 1 и днищем 4, которые являются одновременно верхним и нижним полюсами электромагнита. В головке размещаются свечный ввод и узел закрепления каротажного кабеля.

Серийно выпускаемые типы прихватоопределителей приведены в табл. 7.12.

Рис. 7.6. Прихватоопределитель

Работа прихватоопределителя основана на свойстве ферромагнитных материалов размагничиваться при деформации предварительно намагниченных участков труб.

В предполагаемую зону прихвата спускается прибор для получения характеристики намагниченности прихваченных труб (производится первый контрольный замер). 3атем в предполагаемой зоне прихвата на трубах ставят магнитные метки путем подачи тока через электромагнит на участки колонны, расположенные друг от друга на расстоянии 10 м, причем на каждом участке намагничивается отрезок трубы длиной 15-20 см. Во время второго контрольного замера записывается кривая магнитной индукции вдоль всего участка, где установлены магнитные метки. Места установки магнитных меток фиксируются четкими аномалиями, меньшими аномалиями фиксируются также замки и муфты труб.

Т а б л и ц а 7.1 2

Техническая характеристика прихватоопределителя

Параметры

Предельный внутренний диаметр труб и их соединений, в которых рекомендуется работать прихвато-определителем, мм Внутренний диаметр корпуса, мм Размеры сердечника намагничивающей катушки, мм:

длина

диаметр Размеры прибора, мм:

длина

наружный диаметр Масса прибора, кг Максимально допустимые:

температура, °С

давление, МПа

ПО-90

115-165

266 25

452 90 1 5-20

1 00 100

ПО-70

76-11 5

258 20

9-14

1 00 100

ПО-50

62-76

258 20

412 50

5-1 0

1 00 100

ПО-25

30-50

238 18

435 25 2-5

1 35 50

После расхаживания прихваченной колонны с нагрузками, близкими к весу колонны труб в скважине, а также проворачивания ее на определенное безопасное число оборотов магнитные метки в результате деформации металла труб выше зоны прихвата "стираются". После проведения третьего контрольного замера определяют участок, где магнитные метки сохранились, и судят о расположении верхней границы прихвата колонны.

Более точное и быстрое определение верхней границы прихвата производят с помощью индикатора места прихвата (ИМП) конструкции б. АзНИИбурнефти, отличающегося повышенной точностью и возможностью определять верхнюю границу прихвата не только в бурильных трубах, но и также в обсадных колоннах и в УБТ.

Датчик ИМП спускается в трубы на одножильном кабеле, при включении питания он своим многополюсным электромагнитом притягивается к поверхности трубы, соприкасаясь с ней плоской гранью, чем обеспечивается его устойчивое положение во время измерения.

При приложении к свободной части труб нагрузок (растяжения, сжатия или кручения) датчик ИМП показывает изменение деформации металла труб. Естественно, ниже верхней границы прихвата, где отсутствует деформация труб, сигналы на поверхность не поступают.
