жидкость с постоянным расходом до установления определенного давления. Режим считается установившимся, если давление и расход остаются постоянными в течение 10-15 мин. Затем изменяют расход, и добиваются постоянства нового значения давления. При положении статического уровня на глубине 20-30 м первые точки индикаторной линии получают путем регистрации установившихся уровней при герметизированном устье с помощью глубинного манометра или путем экстраполяции индикаторной линии до начала координат.

Метод установившихся отборов (при переливе жидкости из скважины, рис. 2.4, ,). Устье скважины герметизируется и определяется давление, под действием которого жидкость переливается из скважины. Затем жидкость отбирают из скважины при различных установившихся давлениях. Полученные значения установившихся давлений и соответствующие им значения расходов жидкости используются для построения индикаторной линии.

Во время проведения исследований при установившихся режимах течения жидкости необходимо учитывать следующие особенности. До начала исследования необходимо убедиться в установившемся состоянии системы пласт - скважина. При наличии перетоков или поступлении в скважину минерализованных пластовых вод исследование рекомендуется проводить после заполнения ствола скважины однородной по плотности жидкостью (например, после очередного рейса и подъема инструмента).

Исследование скважины должно проводиться не менее чем при трех режимах. Создаваемые при этом перепады давления в скважине должны отличаться один от другого в 1,5 - 2 раза.

Для каждого режима жидкость закачивается с постоянной производительностью. Закачка или отбор производится до получения постоянных значений перепада давления в скважине. При этом плотности закачиваемой и находящейся в скважине жидкости должны быть одинаковыми.

По полученной индикаторной линии (Ар - Q) определяют интенсивность поглощения и коэффициент приемистости поглощающего пласта.

Исследование поглощающих пластов с помощью пакера и установленного под ним манометра проводят в скважинах, в которых будет осуществляться переход с бурения с промывкой забоя водой на промывку буровым раствором, перед цементированием обсадных колонн с большой высотой подъема цементного раствора, а также во всех случаях перед про-

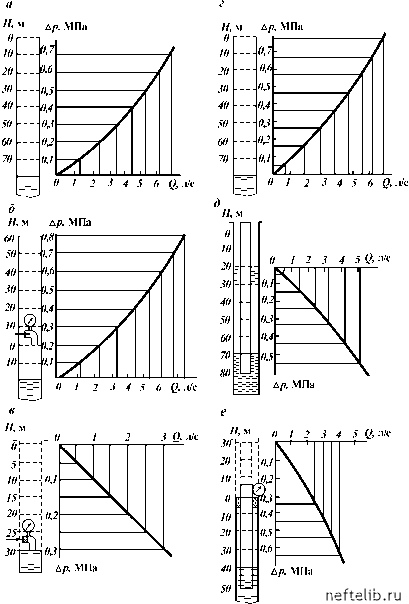

Рис. 2.4. Графики методов исследования поглощающих пластов

ведением изоляционных работ с помощью пакера. Исследования проводятся при любом положении статического уровня в скважине или при наличии водопроявлений.

Пакер в скважину спускают плавно, с включенным гидравлическим тормозом. Обычно пакер устанавливают на 20- 50 м выше кровли поглощающего пласта. При наличии каверн или низкой механической прочности горных пород в этом интервале пакер устанавливают в вышележащих устойчивых породах.

Приемистость поглощающего пласта определяется нагнетанием в скважину жидкости до установившегося режима при работе цементировочного агрегата на 2, 3 и 4-й скоростях. Закачку жидкости начинают с максимальной - 4-й скорости, причем давление на устье скважины не должно превышать давления гидравлического разрыва пласта.

По результатам исследования строится индикаторная линия поглощающего пласта и определяются интенсивность поглощения и коэффициент приемистости.

В скважинах, где возможен недоподъем цементного раствора за обсадной колонной из-за поглощения его в процессе цементирования, необходимо перед спуском обсадной колонны произвести исследование всех поглощающих пластов с помощью пакера на давление, которое ожидается на эти пласты при цементировании. По результатам исследования определяется необходимость проведения изоляционных работ перед спуском обсадной колонны.

Прослеживание за снижением уровня (давления) жидкости в скважине (Нст > 30 м, рис. 2.4, а). Скважина заполняется жидкостью до устья, затем долив жидкости прекращается и замеряется время падения уровня через каждые 5 или 10 м. Измерения продолжаются до наступления равновесия в скважине, т.е. до тех пор, пока уровень жидкости не достигнет статического положения.

Снижение уровня в скважине во времени замеряется с помощью уровнемера или может быть зафиксировано с помощью глубинного манометра в виде кривой изменения давления во времени.

Прослеживание за подъемом уровня в бурильных трубах после "мгновенного" его снижения (Нст < 30 м, рис. 2.4, а). "Мгновенное" снижение уровня в скважине достигается за счет спуска в скважину бурильных труб с заглушкой-диафрагмой и последующего его разрушения, после которого жидкость из затрубного пространства устремляется в бурильные трубы. В результате этого происходит быстрое выравни-
