составляющих компонентов по бурильным трубам в полиэтиленовых сосудах он снабжен устройством, разрушающим сосуды и перемешивающим тампонажную смесь. Устройство (рис. 3.11, 6) состоит из переводника 1 с винтовыми канавками, наклонно установленных ножей 20, втулки 11 , планки 21 и разъемного кольца-фиксатора 22.

Основным преимуществом пакера является свободная подвеска якорного устройства на стволе пакера, что дает возможность одновременно с разобщением затрубного пространства от подпакерной зоны разобщать рабочую камеру от ствола пакера и открывать радиальные каналы большого сечения в пакеры. Благодаря этому исключается вредное влияние штуцера при исследовании скважин и появляется возможность закачки в скважину более вязких тампонажных смесей с наполнителями.

Наиболее широкое применение нашли новые пакеры, разработанные в ТатНИПИнефти и УфНИПИнефти. В пакере УфНИПИнефти якорное устройство жестко закреплено на стволе пакера, поэтому после разобщения зоны поглощения и затрубного пространства исследование скважины и изоляционные работы проводятся через штуцер диаметром 35-40 мм. Преимущество пакера УфНИПИнефти - наличие антизатека-телей, предотвращающих затекание резины, благодаря чему увеличивается срок службы резиновых элементов пакера.

Гидравлические пакеры. К гидравлическим относятся пакеры, резиновый элемент которых деформируется за счет перепада давления, создаваемого в бурильных трубах нагне-

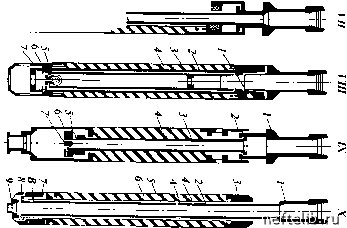

Рис. 3.10. Пакеры безупорные:

I - пакер безупорный с редукторным клапаном: 1, 6 - поршень; 2 - шар; 3

- втулка; 4 - резиновый элемент; 5 -ствол; 7 - цилиндр; 8 - обратный клапан; II - пакер КуйбышевНИИНП: 1 - шар; 2 - резиновый элемент; 3 - заглушка; 4 - седло; III - пакер треста б. Татнефтегазразведка: 1 - ствол; 2 - заглушка; 3 - резиновый элемент; 4 - обратный клапан; IV - пакер с камерой ограничения: 1 - резиновый рукав; 2 - резиновый элемент; 3 - ствол; 4 -обратный клапан; V - пакер ВНИИБТ: 1 - кольцо; 2 - ствол; 3 - резиновый элемент; 4 - центратор; 5 - штуцер; 6 - диафрагма; VI - устройство ВНИ-ИБТ: 1 - шар; 2 - седло; 3 - центратор; 4 - резиновый элемент; 5 - обратный клапан; VII - пакер В.И. Мищевича и Е.К. Зеберга: 1 - резиновый элемент; 2

- отверстие; 3 - конус; 4 - клапан; 5 - шток клапана; 6 - шток упорный; VIII

- пакер - мост Л.А. Синоплиса: 1 - шар; 2 - втулка; 3 - седло; 4 - резиновый элемент; 5 - клапан; 6, 7 - штифты; IX - пакер ГМП-2 УфНИИ: 1 - переводник; 2 - втулка; 3 - труба; 4 - резиновый элемент; 5 - обратный клапан; 6 -седло; 7 - шар; X - надувной пакер б. ТатНИИ: 1 - переводник; 2 - ствол; 3 - неподвижная головка; 4 - уплотнительные кольца; 5 - цилиндр; 6 - резиновый элемент; 7 - подвижной элемент; 8 - башмак; 9 - штуцер; А - отверстия для передачи давления на резиновый элемент; В - отверстия для нагнетания тампонажной смеси в зону поглощения

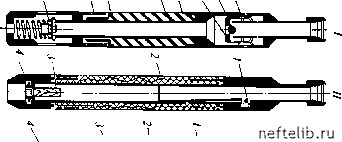

Рис. 3.11. Гидравлико-механический пакер А19М2 ТатНИИнефти:

а - пакер; б - устройство; 1 - переводник; 2 -ствол; 3 - резиновый элемент; 4 - ограничительное кольцо; 5 - конус; 6 - плашки; 7 - болт; 8 -обойма; 9 - пружина; 10 - плунжер; 11 - втулка; 12 - цилиндр; 13 - винт; 14 - манжета; 15 - кольцо; 16 - кожух; 17 - подвеска; 18 - палец; 19 -сектор; 20 - нож; 21 - планка; 22 - разъемное кольцо-фиксатор

танием промывочной жидкости. У гидравлического пакера отсутствует упорный механизм, но он снабжен обратным клапаном, который пропускает жидкость под резиновый элемент. Для освобождения пакера с целью его подъема необходимо открыть обратный клапан.

Гидравлический безупорный пакер Д-74. Основными недостатками пакеров многократного действи вл ютс малый диаметр внутреннего канала и наличие штуцеров для создания перепада давлени при раскрытии пакера. Кроме этого, в надувных гидравлических пакерах быстро выходит из стро резиновый элемент. Отличительная особенность пакера Д-74 -наличие рабочей камеры, отделенной от резинового элемента
