Рис. 2.8. График изменения плотности в зависимости от температуры и давления:

а - пресной воды; б - насыщенного раствора NaCl; а - дизельного топлива

влияние температуры доминирует над влиянием давления; плотность раствора с глубиной уменьшается (см. рис. 2.8).

В связи с этим изменение давления Ар в интервале увеличения глубины АЯ для однородной жидкости плотностью р можно представить в виде формулы

Ар = g [Ар(р, ]АЯ. (2.50)

Выбрав значения для Ар(р, Т) (см. рис. 2.8) можно рассчитать изменение давления А р по интервалам А Я от устья до забоя и, прибавляя их, получить забойное давление.

ля бурового раствора, приготовленного из различных жидкостей с разными коэффициентами сжимаемости и расширения, расчет следует вести на основе материального баланса различных компонентов.

Можно считать, что вся твердая фаза, находящаяся в буровом растворе, не сжимается.

Уравнение для определения гидростатического давления имеет вид:

Ap, =- т/ , д . , (2.51)

100 + п

где m, п, k - объемная доля соответственно твердой фазы, соленой воды и дизельного топлива в наземных условиях, %; рт, рв, рд - плотность твердой фазы, соленой воды и дизельного топлива соответственно; рв,-, рд,- - плотность соленой воды и дизельного топлива в ,-м интервале соответственно.

Тогда действительное давление на глубине определяется из следующего выражения:

Pг = p0 + IAp,. (2.52)

Если иметь в виду, что на некотором интервале глубины скважины можно допустить линейное изменение р(, p), то получим

Pг = p, + р+1 (и, +1 - И, )g, (2.53)

где p, - гидростатическое давление на глубине Иi; р, + 1, р,- - плотность бурового раствора, рассчитанная соответственно для глубин Иi+1 и Hj.

При определении изменения плотности бурового раствора по стволу скважины необходимо знать характер изменения температуры. Для бурового раствора, долгое время не циркулирующего в скважине, его температура сравнивается с температурой пласта. В этом случае достаточно знать геотермальный градиент разбуриваемых горизонтов.

Для циркулирующего бурового раствора температура его в нижней части ствола будет ниже пластовой и зависит от таких факторов, как пластовая температура, геометрия ствола, глубина, скорость потока, температура на устье, коэффициенты сжимаемости и расширения и др.

На рис. 2.9, а показаны температурные профили для трех различных глубин: 1 500, 4600 и 7500 м. Температурный градиент (ТГ) пласта, принятый равным 4 °С/100 м, показан пунктирной линией. На рис. 2.9, 6 приведены результате! для трех температурных градиентов на глубине 7500 мм. На рис. 2.9

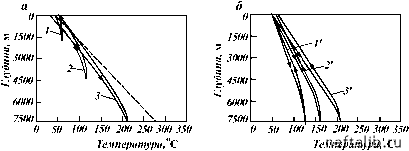

Рис. 2.9. Графики изменения температуры бурового раствора при промывке с подачей насоса 19 л/с в зависимости от глубины (а) и температурного градиента на глубине 7500 м (б):

1 - 1500 м; 2 - 4600 м; 3 - 7600 м; Г - ТГ = 2 °С/100 м; 2 -ТГ = 3 °С/ 100 м; 3 - ТГ = 4 °С/100 м

стрелками показано направление циркуляции. Стрелки, направленные вниз, показывают, что буровой раствор в бурильной колонне холоднее, чем в затрубном пространстве (стрелки направлены вверх). Буровой раствор в скважине глубиной 1500 м почти не нагревается, поэтому можно принять, что влияние температуры на плотность бурового раствора на небольших глубинах почти не сказывается. Температура бурового раствора на больших глубинах сама по себе высокая и значительно меняется в зависимости от наличия или отсутствия циркуляции. Температура бурового раствора, например, на глубине 7500 м при циркуляции равна 221 °С, а при длительном отсутствии циркуляции она поднимается до пластовой, до 300 °С.

Динамическую температуру для учета ее влияния на плотность можно рассчитать с достаточной для этого случая точностью по формуле

дин = 0 + 0 - уст , (2.54)

где Г0 - геостатическая температура на глубине промывки; t0 - температура нейтрального слоя; уст - установившаяся температура бурового раствора на выходе из скважины.

На рис. 2.10 приведены результаты расчетов изменения плотности бурового раствора и забойного давления для скважины глубиной 7500 м. При расчетах принят характер изменения температуры, показанный на рис. 2.9 при подаче насоса 9 и 1 9 л/с.

Буровой раствор на водной основе имеет на поверхности
