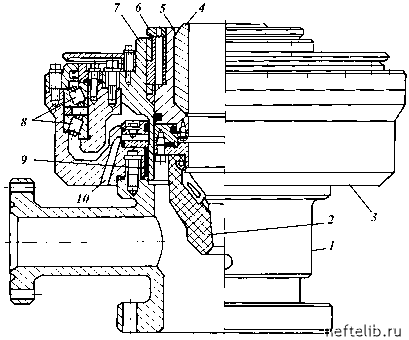

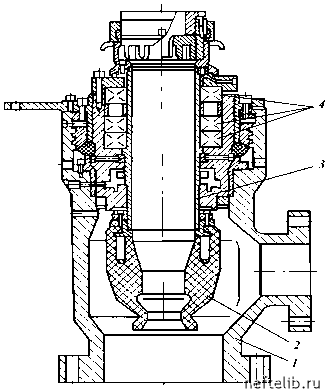

Главная Переработка нефти и газа гулируют противодавление в кольцевом пространстве скважины с помощью устьевых штуцеров; при промывке скважины методом обратной циркуляции; в случаях применения в качестве промывочного агента воздуха и газа. Вращающийся превентор устанавливают непосредственно над превентором. Его резиновый элемент надежно обжимает ведущую шестигранную или квадратную трубу и герметизирует кольцевое пространство между бурильной колонной и собственным корпусом. В этом случае циркуляция бурового раствора возможна только через боковой отвод в корпусе вращающегося превентора, который подключается к штуцерному манифольду. В зависимости от конфигурации трубы резиновый элемент изменяет свою форму. Его можно применять на квадратной и шестиугольной ведущей трубе, на теле и замке бурильной трубы. При этом не требуется смена резинового элемента. Широкое распространение в зарубежной практике получили вращающиеся превенторы фирмы "Ракер-Шефер", используются также вращающиеся устьевые пакеры фирмы "Хайдрил". Превенторы зарекомендовали себя как надежные аппараты, эффективно работающие в разнообразных условиях бурения скважин. Вращающийся превентор (рис. 10.11) имеет корпус 1, нижний фланец для присоединения к противовыбросовому пре-вентору и стандартный боковой фланец для присоединения к штуцерному манифольду. Несмотря на то что размеры корпусов могут быть разными, вращающийся узел 3 универсален и подходит ко всем корпусам. Этот превентор позволяет использовать шестигранную ведущую трубу диаметром не более 1 68 мм и квадратную трубу диаметром не более 1 52 мм. Вращающийся вкладыш имеет внутри шестиугольную конфигурацию. Резиновый элемент выполнен из прочной резины. Для замены резинового элемента необходимо поднять защелку на 75 мм и повернуть ее на 1 ,5 оборота влево. Защелка освободится так, что можно узел уплотнения снять и резиновый элемент заменить. После замены резины узел уплотнения закрепляют, повернув защелку вправо и опустив ее на 75 мм. В этом вращающемся превенторе используются однорядные конические роликоподшипники. Они помещены в масляную ванну и выдерживают значительные осевые и радиальные нагрузки. Уплотнительная вращающаяся прокладка выполнена из специального материала, имеющего низкий ко- Рис. 10.11. Вращающийся превентор: 1 - корпус; 2 - резиновый пакер; 3 - вращающийся узел; 4 - муфта для вращения бурильной колонны; 5 - узел крепления пакера; 6 - замок; 7 - вращающаяся вставка; 8 - подшипники; 9 - уплотнительная прокладка; 10 -дренажное отверстие эффициент трения и высокую термостойкость. Кроме того, есть сальниковая набивка, герметизирующая масляную ванну подшипников. В случае повреждения вращающейся прокладки будет обнаружена течь через контрольное отверстие. Превенторы фирмы "Ракер-Шефер" рассчитаны на максимальное давление 15 - 20 МПа. Фирма "Хайдрил" выпускает вращающийся пакер, который может использоваться с превентором любого типа. С применением вращающегося пакера появляются возможности для дальнейшего повышения эффективности бурения. Пакер LS-2 (рис. 10.12) аналогичен по назначению вращающемуся превентору. Он может использоваться более широко при обычной технологии промывки для создания небольших про-тиводавлений с целью сжатия пузырьков газа в скважине в начальном периоде бурения, когда технологические показате- Рис. 10.12. Вращающийся пакер LS-2 фирмы "Хайдрил": 1 - корпус; 2 - резиновый пакер; 3 - вращающаяся втулка; 4 - подшипники качения ли свойств раствора еще не доведены до требуемой но р м ы . Пакер LS-2 является самостоятельным узлом, устанавливаемым над пр отивовыб р осовым превентором. Его присутствие не мешает обычному бурению, так как он может быть легко отключен. Этот аппарат имеет следующие преимущества: невысокий, требует минимум пространства, содержится в компактном корпусе с боковым выводом, нижние фланцы котор ого подходят к любому типу превентора; обеспечено удобство установки вращающегося узла в корпусе: через стол ротора узел опускают в низ корпуса и регулирующее кольцо поворачивают по часовой стрелке до упора; все части бурильной колонны могут быть извлечены через вращающийся узел при из- 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 149 150 151 152 153 154 155 156 157 158 159 160 161 162 163 164 165 166 167 168 169 170 171 172 173 174 175 176 177 178 179 180 181 182 183 184 185 186 187 188 189 190 191 192 193 194 195 196 197 198 199 200 201 202 203 204 205 206 207 208 209 210 211 212 213 214 215 216 217 218 219 220 221 [ 222 ] 223 224 225 |
||
