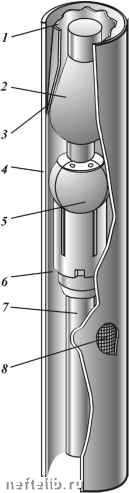

Рис. 8.2. Схема установки гофрированной манжеты в обсадной колонне:

1 - гофрированная манжета; 2 - конус оправки; 3 - расправленный участок манжеты; 4 - обсадная колонна; 5 - шаровая пружинная цанга; 6 -стопор; 7 - доливной клапан; 8 - поврежденный участок колонны

Рис. 8.3. Схема распространения смятия по колонне

Оправка (рис. 8.2) состоит из монолитного направляющего конуса и следующей за ним шаровой пружинной цанги. Изготовленный из мягкой стали перекрыватель деформируется и, расправляясь, плотно прилегает к внутренней поверхности обсадной колонны. Поскольку первоначальный его размер больше, чем ему позволяет поперечное сечение скважины, то после установки на место перекрыватель оказывается как бы обжатым снаружи обсадной колонной.

Рис. 8.4. Грушевидная оправка

Рис. 8.5. Роликовая оправка

Смятие обсадных колонн

Смятие обсадной колонны, как правило, является очень серьезной аварией, так как часто возникают трудности при определении степени и протяженности зоны смятия. Поэтому требуется особая тщательность при подготовке плана аварийных работ и при его реализации.

Прежде всего необходимо, если это возможно, уточнить границы зоны смятия. Для этого используют прихватомер.

В зону смятия спускают печать, осторожно разгружая колонну труб для получения отпечатка. Для уточнения глубины кровли зоны смятия необходимо сделать контрольный замер труб при подъеме печати. Если смятие распространяется по

колонне вверх от места наибольшей деформации, печать будет сжата с боков при посадке в образовавшееся сужение колонны (рис. 8.3, а). Такой тип смятия - наиболее простой.

Если же место наибольшей деформации приходится на муфтовое соединение и смятие от этого места распространяется вниз (рис. 8.3, б), то на донной части печати будет отпечаток торца смятой трубы. В таком случае надо помнить, что мятая труба работает как уипсток, и все спускаемые в скважину инструменте! будут отклоняться ею за пределы колонны. При проведении работ по выправлению колонны следует избегать инструментов с твердосплавными наплавками.

Грушевидные оправки (рис. 8.4) - это прочные инструменты обтекаемой формы, которые проталкивают внутри смятой трубы и извлекают назад с помощь ясса. Обычно на скважину завозят набор оправок различного диаметра. Их спускают поочередно, начиная с наименьшей. За один рейс проход в зоне смятия расширяют на несколько миллиметров (от 6 мм и более), а последняя оправка бывает на 3-4 мм меньше первоначального внутреннего диаметра колонны в смятом месте.

Наиболее совершенный инструмент - составленный из упрочненных роликов с направляющим конусом (рис. 8.5). Выправление колонны грушевидными или роликовыми оправками связано с большими нагрузками, и в аварийную колону всегда следует включать яссы и УБТ, так как инструменты зависают и заклиниваются в зоне смятия.

Прежде чем приступить к откачке жидкости из скважины или другим операциям, способствующим росту избыточного наружного давления, необходимо укрепить выправленную колонну. Для этого можно провести цементирование под давлением или перекрыть зону смятия хвостовиком.

8.4. РАЗРУШЕНИЯ ЭЛЕМЕНТОВ БУРИЛЬНОЙ КОЛОННЫ

Исследования большого количества аварий с трубами, проведенные в Азинмаше, привели к заключению, что разрушение труб обычно носит усталостный характер. Явления усталости в трубах возникают в результате действия переменных нагрузок, к которым относятся переменный из-
