димом количестве закачивается и продавливается через бурильные трубы и хвостовик к зоне поглощения 6 (рис. 3.15, 6). По мере заполнения ствола скважины и поглощающих каналов тампонажной смесью 8 под манжетами 7 создается некоторый перепад давления, под действием которого манжеты и хвостовик перемещаются вверх. Устройство имеет две (или более) манжеты для того, чтобы исключить поступление смеси в полость над ними при наличии небольших каверн в стволе скважины.

Чтобы извлечь устройство из скважины, бурильные трубы медленно поднимают, при этом резиновый элемент принимает транспортное положение, пружина возвращает плашки вниз, а гайка 2 (см. рис. 3.16), упираясь в ствол пакера 5 (см. рис. 3.14), увлекает за собой хвостовик с манжетами. Поскольку манжеты при подъеме не защищены, то они могут быть разрушены. Поэтому при спуске в другую скважину хвостовик снабжается новыми манжетами, кожухом и башмаком.

Обычно качество изоляции поглощающего пласта определяется после разбуривания цементного моста, для чего необходимо извлечь из скважины бурильные трубы с пакером на поверхность, затем спустить в скважину долото. Для повторного цементирования необходимо вновь спустить пакер и закачать цементный раствор. На эти операции затрачивается много времени.

Ниже описывается устройство, которое позволяет многократно цементировать зону поглощения и разбуривать цементный мост без подъема пакера (ТатНИПИнефть).

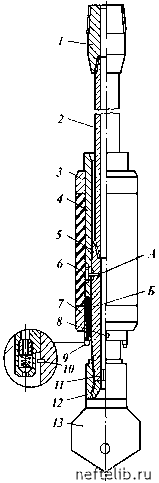

Общий вид устройства изображен на рис. 3.1 6. Оно состоит из гидравлического пакера и полого цилиндра 5, к нижнему концу которого с помощью муфты 12 присоединяется долото 13. Пакер включает в себя резиновый элемент с металлическими головками 3 и 7 и корпус 4 с клапанами 6 и 9. Обратный клапан 6 служит для подачи жидкости под резиновый элемент при разобщении скважины, а клапан 9 - для выхода жидкости из-под резинового элемента перед подъемом пакера из скважины. В исходном положении пакер фиксируется на цилиндре с помощью срезаемого штифта 8, при этом отверстия А в цилиндре и корпусе пакера сообщаются между собой. Цилиндр сверху соединен с трубой 2, а снизу он имеет штуцер 11 для создания необходимого давления при установке пакера в скважине. Устройство соединяется с бурильными трубами посредством переводника 1.

Бурильные трубы с устройством спускают в скважину на

Рис. 3.16. Устройство для цементирования поглощающих пластов

такую глубину, чтобы пакер был расположен над кровлей зоны поглощения. При этом необходимо иметь в виду, что верхний конец бурильных труб должен быть соединен с ведущей трубой, причем ее нижн часть должна входить в ротор дл осуществлени последующего вращени бурильной колонны при разбуривании цементного моста.

Резиновый элемент в скважине уплотн етс давлением промывочной жидкости, закачиваемой в бурильные трубы. После установки пакера производ т посадку бурильной ко-

лонны, при этом штифт 8 срезается, и цилиндр вместе с трубами и долотом перемещается вниз. Колонну опускают вниз до посадки переводника 1 на корпус 4, благодаря чему достигается герметизация кольцевого зазора между трубами 2 и корпусом пакера 4. В таком положении устройства цилиндр пакера с долотом должны быть расположены в подошве зоны поглощения или ниже нее, что достигается подбором длины трубы 2.

По окончании подготовительных работ скважина промывается, и в бурильные трубы через ведущую трубу закачивается тампонажная смесь, которая, выходя из отверстий долота, заполняет ствол скважины и поглощающие каналы снизу вверх. После продавки смеси бурильная колонна приподнимается настолько, чтобы цилиндр пакера не дошел до корпуса на 20-30 см, и затем скважина промывается для удаления цементного раствора из подпакерной зоны во избежание прихвата инструмента во время ОЗЦ. После промывки колонна приподнимается в исходное положение, при котором проходной канал корпуса полностью перекрывается цилиндром пакера. Возвращение инструмента в исходное положение фиксируется упором штифта 10 в корпусе пакера 4.

Цементный мост разбуривается вращением колонны бурильных труб ротором, а циркуляция бурового раствора осуществляется по кольцевому зазору между корпусом 4 и трубой 2. После разбуривания цементного моста скважину опрессовывают и, если изоляция зоны поглощения не достигнута, ее вновь цементируют по описанной технологии.

По окончании изоляционных работ инструмент извлекают из скважины. При натяжке бурильных труб штифты 10 срезаются, и муфта 12 верхним торцом упирается в шток клапана 9, сжимая его пружину. Жидкость выходит из-под резинового элемента по каналу Б, пакер принимает транспортное положение и поднимается на поверхность.

Таким образом, перемещающийся цилиндр пакера вместе с трубой обеспечивает поступление смеси в зону поглощения снизу вверх, что повышает качество изоляции зоны поглощения, а долото позволяет разбурить цементный мост без подъема пакера из скважины и дополнительного спуска инструмента специально для разбуривания цементного моста.
