Техническая характеристика ударно-вибрационных яссов

Т аб ли ц а 7.16

винтами 5, расположенными в нижней части переводника. Переводник и ударник соединены кожухом 6. Шпиндельнаяя часть служит для захвата свободного конца прихваченной колонны с помощью ниппельного конца или навернутого на него ловильного инструмента (метчика, колокола, седла, калибра и т.д.) и состоит из шпинделя 8 и закрепленных на нем головки 7 и наковальни 10. Головка имеет на одном торце прямые, а на другом наклонные кулачки. Для исключенияя возможного самоотвинчивания головки при левом вращении инструмента она соединяется штифтом со шпинделем. Уплотнение зазоров между корпусом и шпинделем достигаетсяя V-образными резиновыми манжетами.

Ясс спускается в скважину на бурильных трубах. При достижении яссом прихваченной части колонны его шпиндель упирается в торец колонны, и при дальнейшем опускании ясс выбирает свой свободный ход. Последующее вращение бурильной колонны вызывает под действием пружины зацепление кулачков отбойной муфты с кулачками головки, после чего вращение колонны передается шпинделю, что способствует захвату конца прихваченной колонны. Убедившись в надежном соединении с прихваченной колонной труб (по показаниям манометра и индикатора веса), приступают к освобождению инструмента нанесением ударов ударником по наковальне. Удары создаются частичным весом инструмента при расхаживании или создании вибрационной нагрузки при вращении колонны под натяжением. Характеристика ударно-вибрационных яссов приведена в табл. 7.16.

Устройство УЛП-190-1 конструкции б. ВНИИКРнефти предназначено для ликвидации прихватов нанесением по прихваченной части ударов, направленных сверху вниз или снизу вверх.

Техническая характеристика УЛП-190-1

Наружный диаметр корпуса, мм................................. 178

Длина, мм.............................................................................. 1900

Статическая растягивающая нагрузка, тс.................. 150

Допустимая рабочая нагрузка, тс................................. 70

Ударная нагрузка, т............................................................ До 300

Диаметр промывочного канала, мм............................ 56

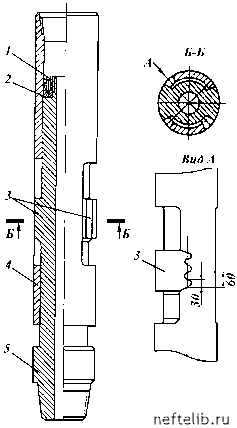

Устройство (рис. 7.13) состоит из корпуса 4 и стержня 5, на котором находятся кулачки 3, имеющие на боковой поверхности зубчатые элементы, входящие в зацепление с ответными зубчатыми элементами на корпусе. На стержне установлен уплотнительный манжет 2, поджатый гайкой 1. Для соединения с трубами или ловильным инструментом устройство снабжено резьбами З-147 и З-121 (ГОСТ 5286 - 58).

Рис. 7.13. Устройство УЛП-190-1

Сквозь стержень проходит отверстие для промывки и пропуска торпеды.

Принцип работы устройства основан на нанесении ударов по прихваченному инструменту и создании осевых нагрузок на него при выходе зубчатых секторов из зацепления. Удары наносятся сверху или снизу в зависимости от необходимости проведения определенных технологических операций.

Операции по ликвидации прихватов с помощью УЛП-1 90-1 проводятся в соответствии со специальной инструкцией.

7.5.7. ГИДРАВЛИЧЕСКИЕ УСТРОЙСТВА

К числу гидромеханических устройств ударного действия относятся гидравлические яссы открытого типа ЯГ-1 46, ЯГ-95, выпускаемые серийно с комплектами испытателей пластов КИИ2М-1 46 и КИИ2М-95, и яссы закрытого типа ЯГ3-1 46, ЯГ3-1 27, разработанные в СевКавНИПИнефти.

Принцип работы этих яссов заключается в передаче прихваченной части колонны осевых ударных нагрузок, направленных вверх. Для удара используется энергия деформации, накопленная при растяжении свободной части колонны бурильных труб.

Техническая характеристика яссов открттого типа

Обозначение........................... ЯГ-146 ЯГ1-146 ЯГ-95

Наружный диаметр, мм..... 146 146 95

Длина в растянутом

положении, мм...................... 1608 1230 1270

Свободный ход, мм.............. 320 220 330

Гидравлически не уравновешенная площадь, см2........... 96 58 38

Концевые резьбы.................. 3-121 3-121 3-76

Масса, кг.................................. 147 128 58

На рис. 7.14 показана схема ясса ЯГ-146, состоящего из корпуса 3, внутри которого размещен грузовой шток 2, находящийся в постоянном шлицевом зацеплении с корпусом нижнего штока 6, проходящего через двухстороннее манжетное уплотнение 8. Между выступами штоков 2 и 8 установлены седло 5 и резиновая уплотнительная втулка 4. Сверху на грузовой шток 2 навинчен переводник 1 , а снизу в корпус 3 - переводник 7. При передаче растягивающей нагрузки подвижные детали перемещаются вверх, а резиновая втулка 4 плотно садится на уплотнительный корпус седла 5, благодаряя чему образуется замкнутая атмосферная камера между упло-нительными манжетами 8 и конусом. С этого момента детали могут перемещаться вверх при условии приложения растяги-
