апазона критерия Коссовича 4 < Ко < 25, когда температура на стенке скважины невысокая (скв = 2,0+6,0 °С). В этом случае процесс растепления пород вокруг скважины будет малоинтенсивным.

Формула Новикова имеет простой вид, учитывает все факторы, от которых зависит процесс, и дает возможность непосредственно определять значения радиуса протаивания за любой промежуток времени, поэтому критериальная обработка экспериментальных данных была проведена в виде

r = 1 + AKт0,05(Fo/Ko)0,43.

Методом наименьших квадратов получено критериальное уравнение для безразмерного радиуса ореола протаивания

r = 1 + 0,8Kт005(Fo/Ko)043.

Было проведено сравнение экспериментальных данных (см. рис. 6.7) с расчетами по полученному уравнению. Расхождение значений r, полученных по улучшенной формуле Ф.Я. Новикова, с экспериментальными составляет не более 10 %, что вполне допустимо.

Динамика изменения размера ореола растепленной породы вокруг скважины в период восстановления естественной температуры (рис. 6.8) весьма сложная и определяется не только длительностью процесса восстановления (Fo), критериями Ко и Кт, но и длительностью предшествующего возмущения Fo0: при прочих равных условиях, чем больше Fo0, тем более продолжительное время отмечается дальнейшее увеличение ореола протаивания в период восстановления естественной температуры, так как в этих случаях в массиве пород аккумулируются большие количества энергии.

Процесс многоциклического теплового взаимодействия скважины с массивом мерзлых пород ни теоретически, ни экспериментально не исследован для диапазона определяющих критериев, соответствующего условиям бурения в заполярных районах.

Ю.М. Проселковым и др. исследована динамика изменения радиуса ореола протаивания мерзлых пород при многоцикличном тепловом воздействии теплоносителя, циркулирующего внутри обсадной колонны.

Были проведены два эксперимента: первый эксперимент длился непрерывно в течение 140 ч, а общее число циклов равнялось 4; длительность второго эксперимента составила 150 ч, а общее число циклов равнялось 3.

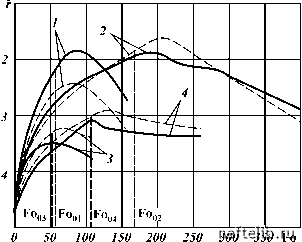

Рис. 6.8. Динамика изменения радиуса r ореола протаивания мерзлых пород вокруг скважины в период восстановления "естественной" температуры:

1 - Ко = 0,172; Fo01 = 58; Fo = 100; Кт = 5,5; 2 - Ко = 0,236; Fo02 = 168; Fo = 284; Кт = 5,5; 3 - Ко = 1,09; Fo03 = 58; Fo = 58; Кт = 6,2; 4 - Ко = = 1,53; Fo04 = 108; Fo = 144; Кт = 6,2

Табл. 6.7 дает представление о длительности каждого цикла, возмущения и восстановления температурного поля, а также о предельной температуре циркулирующей в скважине воды.

Обработка полученных результатов выполнена в критериальной форме и построены графические зависимости безразмерного радиуса ореола протаивания r от длительности теплового возмущения ] периода восстановления Кт (рис. 6.9).

каждом цикле Fo0, длительности каждом цикле Fo, критериев Ко и

Т а б л и ц а 6.7

Рис. 6.9. Зависимость безразмерного радиуса r ореола протаивания от параметра Fo:

а - первый опыт; б - второй опыт; I - эксперимент; II - расчет

Анализируя график изменения безразмерного радиуса протаивания при многоциклическом тепловом воздействии на мерзлые породы, убеждаемся, что он зависит как от рода грунта и его свойств, так и от соотношения Fo/Fo0. Если в песчаном пласте во втором эксперименте в конце процесса теплового возмущения во втором цикле безразмерный радиус равен 7,3, то в первом эксперименте для этих же условий r = 6,6; общая длительность теплового возмущения в первых двух циклах составила 20 ч (Fo0 = 14), в то время как во втором эксперименте она была равной 30 ч (Fo0 = 21).
