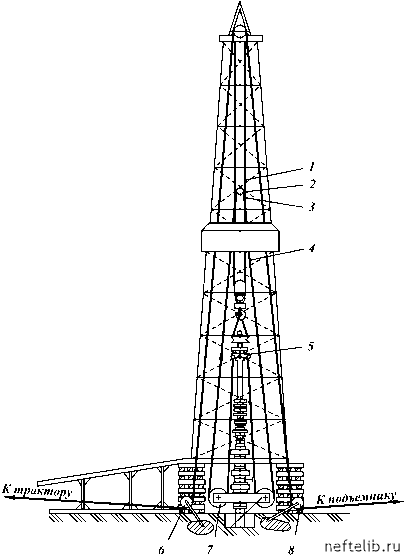

Главная Переработка нефти и газа Конечно, рекомендуемая попытка классифицировать аварийные фонтаны по определенным объективным критериям не может претендовать на законченность и полноту учета всех возникающих ситуаций, но она позволяет дать быструю и объективную оценку любому аварийному фонтану, на основании которой должны приниматься решения о путях ликвидации аварии. Методы ликвидации аварийных фонтанов путем герметизации устья скважины Метод ликвидации аварийных нефтяных и газовых фонтанов посредством перекрытия устья фонтанирующей скважины широко распространен в практике. Этот метод достаточно прост, несмотря на многообразие вариантов его осуществления. Основан метод на восстановлении равновесия в системе пласт - скважина, нарушенного в результате аварии: восстановление нарушенной герметичности устья скважины и создание в ней противодавления на пласт, превышающего пластовое давление, или же заполнение ее инертными и тампонирующими материалами с целью ликвидации ствола аварийной скважины. В случаях, когда уже произошло воспламенение струи фонтана, в первую очередь тушат пожар. Обязательным условием ликвидации фонтанов путем перекрытия устья аварийной скважины являются наличие обсадной колонны и сохранность ее герметичности, исключающие возможность утечки газа и жидкости в окружающую среду при повышении давления в стволе скважины. Желательными, но не всегда обязательными условиями применения этого метода являются сохранность фланцевой основы противовыб-росового оборудования на устье фонтанирующей скважины и наличие колонны бурильных или насосно-компрессорных труб в ее стволе. В зависимости от конкретных геолого-технических и организационных условий для ликвидации аварийных фонтанов разработано и практически применено множество вариантов этого метода. Все известные приемы герметизации устья фонтанирующих скважин можно представить в виде следующих технических схем: а) ремонт или замена противовыбросового оборудованияя на колонне обсадных труб; б) установка специальных приспособлений на имеющийсяя бурильный инструмент или имеющееся, но нарушенное про-тивовыбросовое оборудование (в том числе и допускающие свободный или принудительный спуск через них труб в скважину); в) установка специальных герметизирующих приспособлений в стволе фонтанирующей скважины при частичном разрушении верхней части обсадной колонны и устья скважины. Наличие в стволе фонтанирующей скважины свободной и исправной колонны труб (бурильных, незацементированных обсадных или насосно-компрессорных) всегда облегчает глушение аварийных фонтанов с устья. В этом случае путем закачки в скважину через эту колонну воды или утяжеленных буровых растворов удается сначала снизить давление на устье скважины, а затем и окончательно подавить фонтан. В случае необходимости для этих целей в скважину спускают бурильные или насосно-компрессорные трубы, свободно или принудительно при помощи тракторов-подъемников и натяжных канатов (рис. 8.9). Для тушения пожаров на устьях фонтанирующих скважин предварительно отрывают пламя: а) путем создания водяной или пенной завесы и охлаждения струи фонтана; б) воздушной ударной волной, созданной взрывом над устьем фонтанирующей скважины; в) «сдуванием» пламени мощным потоком отработанных газов и воздуха, направляемым на струю фонтана из сопел реактивных двигателей. В последние годы при ликвидации мощных фонтанов наиболее широко применяется последняя схема. Тушение пожаров с помощью воды и пены возможно при относительно небольшой мощности фонтанов. Автомобиль газоводяного тушения с турбореактивной установкой предназначен для получения и подачи в очаг пожара огнегасительной струи, представляющей собой смесь отработанных газов турбореактивных двигателей и воды, распыленной до мелкодисперсного состояния. Установка состоит из самоходного шасси, турбореактивного двигателя, подъемно-поворотного механизма, системы водоснабжения, топливного бака, системы защиты и охлаждения, системы автоматического управления, системы связи и необходимого комплекта противопожарного оборудования. Для отрыва пламени над горящим фонтаном воздушной ударной волной разработаны два способа взрыва. В обоих случаях желательно точку взрыва максимально приблизить к Рис. 8.9. Схема принудительного спуска бурильных труб в фонтанирующую скважину: 1 - талевая система; 2 - верхний натяжной ролик; 3, 4 - натяжной канат; 5 - хомут; 6 - направляющий ролик; 7 - нижние натяжные ролики; 8 - направляющий ролик 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 149 150 151 152 153 154 155 156 157 158 159 160 161 162 163 164 165 166 167 168 169 170 171 172 173 174 175 176 177 178 179 [ 180 ] 181 182 183 184 185 186 187 188 189 190 191 192 193 194 195 196 197 198 199 200 201 202 203 204 205 206 207 208 209 210 211 212 213 214 215 216 217 218 219 220 221 222 223 224 225 |
||
