в увеличении диаметра муфты и в уменьшении его у ниппеля на узком участке вдоль длины резьбы, что связано с технологией резьбофрезерования;

перекос упорных торцов и уступов вследствие неправильной подрезки;

значительное отклонение у отдельных элементов резьбы, особенно по конусности и шагу, а также овальность резьбы, исключающая правильность сопряжения.

Причины эксплуатационного порядка следующие:

свинчивание резьб с поврежденными упорными торцом и уступом, с не очищенной от засохшего глинистого раствора резьбой, недокрепление резьб, что приводит к нарушению правильности сопряжения;

нарушение герметичности вследствие заедания резьбы, отвинчивания соединения в процессе бурения и сработки резьбы;

применение некачественной смазки;

недостаточное значение крутящего момента свинчиванияя соединений.

Размыв тела трубы может быть вызван дефектами на внутренней поверхности трубы (глубокие закатанные плены, крупные раковины и др.), нарушающими сплошность поверхности и связанными с технологией изготовления труб.

Наблюдается размыв бурильной трубы, расположенной у устья, в которую вставляется фильтр при турбинном бурении. Струя промывочной жидкости, выходящая из отверстий фильтра, воздействует на внутреннюю поверхность трубы, в результате возникает размыв.

У труб с приваренными соединительными концами отмечается размыв по сварному шву. При этом размыв появляется с образованием трещины усталостного характера по сварному шву или с наличием значительного внутреннего грата после сварки, на участке которого наблюдается завихрение промывочной жидкости, способствующее размыву.

Срыв резьбы

Срыв резьбы наблюдается в 8-ниточном резьбовом соединении бурильных труб, соединении переводника с корпусом турбобура, замковой резьбе бурильных и утяжеленных труб.

Срыв резьбы, как правило, происходит в результате значительного износа или размыва резьбового соединения.

Износ замковой резьбы возникает вследствие многократного свинчивания-развинчивания замкового соединения, свя-

занного со спуском и подъемом бурильного инструмента; вращения бурильной колонны, а также колебаний ее, вызванных работой забойного двигателя, долота и др.

На поверхности резьбы, подвергнувшейся сильному износу, срабатываются обе стороны профиля резьбы. В замковом соединении больше срабатывается короткая сторона профиля, т.е. та, которая расположена ближе к упорному уступу ниппеля, вследствие того, что короткая сторона в процессе работы соединения в скважине является рабочей стороной и воспринимает основную часть нагрузки.

На рис. 8.6 показан ниппельный конец утяжеленной трубы после срыва резьбы.

Переменные нагрузки расслабляют соединения, что создает возможность перемещения одной детали резьбового соединения по другой. Этому в большой степени способствует недостаточная затяжка соединения перед спуском в скважину. Относительное смещение деталей свинченного соединения приводит к постепенному износу поверхности витков и в дальнейшем к уменьшению высоты витка.

Глубина резьбы равна приблизительно 2,2 мм, в то время как глубина резьбы нового соединения составляет 3,74 мм (см. рис. 8.6).

В отдельных случаях срыву способствуют значительные отклонения элементов резьбы, особенно по конусности, которые приводят к увеличению неравномерности распределения нагрузки по виткам резьбы и в дальнейшем к значительному износу резьбы в процессе работы.

В результате износа площадь соприкосновения витков резьбы уменьшается, а следовательно, при одних и тех же осевых нагрузках увеличиваются напряжения по виткам резьбы с последующим ее срывом.

Воронкообразные деформации замкового соединения

Воронкообразные деформации возникают в результате значительного увеличения наружного диаметра муфты. При этом наблюдается также деформация упорного уступа ниппеля.

Проведенными наблюдениями было установлено, что основной причиной, приводящей к воронкообразным деформациям, является значительный крутящий момент, особенно в процессе отвинчивания труб, прихваченных в скважинах, при капитальном ремонте скважин.

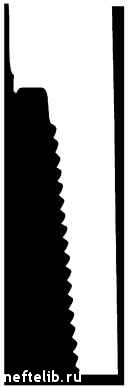

Рис. 8.6. Срыв замковой резьбы

Рис. 8.7. Бурильные трубы с блокирующим пояском

Значительный крутящий момент создает осевую сжимающую силу в резьбовом соединении, приводящую к последующей деформации деталей замков.

Разрушение бурильных замков и муфт бурильных труб по телу

В процессе бурения или капитального ремонта скважин наблюдаютс я продольные и поперечные трещины по телу замковых деталей и муфт бурильных труб. Этот вид разрушения является следствием приложения значительных усилий, приводящих к довинчиванию деталей замка или муфт на трубы или неправильной тер мооб работки (наличие закалочных трещин, высоких закалочных напряжений).
