пакер и в горизонтальном положении вставляют в стойки 3 и в шарниры 2.

После проведения остальных подготовительных работ при открытой задвижке 10 устанавливают пакер в вертикальное положение, затем, вручную вращая обе карданные тяги, спускают (задавливают) его в колонну. Подачу пакера прекращают после того, как резиновое кольцо 21 окажется ниже муфты и установится в теле трубы. Вращением гаек 17 перекрывают наружную трубу 20 и уплотняют пакер в колонне. После присоединения отводных линий к крестовине 14 ликвидируют фонтан прикрытием задвижек, одновременно закачивая в скважину жидкость под давлением.

Метод ликвидации открытых фонтанов созданием пробки в кольцевом пространстве основан на превышении забойного давления в фонтанирующей скважине над пластовой закачкой в нее жидкости после создания пробки в кольцевом пространстве между обсадной колонной и бурильными или насос-но-компрессорными трубами ниже места повреждения колонны или между стенками скважины и спущенными в нее трубами ниже интервала возможного разрыва пород давлением газа при глушении фонтана.

Метод применим в случае герметизированного устья скважины и фонтанирования ее через грифоны или в случае опасности возникновения последних при герметизации устья.

Для ликвидации фонтана по указанному методу используют опущенные в скважину бурильные трубы, а при их отсутствии на устье скважины устанавливают сальниковое устройство для спуска труб под давлением и на насосно-компрессорных или бурильных трубах спускают фонарь. Далее через лубрикатор вводят алюминиевые или резиновые шары, которые прокачкой бурового раствора выдавливаются из труб и струей газа прижимаются к фонарю. Вслед за шарами подают порцию материалов (паклю и др.), которые уплотняют зазор между шарами под фонарем, вследствие чего прекращается доступ газа на поверхность по кольцевому пространству. Фонтан ликвидируют дальнейшей задавкой жидкости. Максимальный диаметр шара выбирают из расчета пропуска последнего через колонну труб. При наличии долота в скважине его предварительно отрывают торпедой.

Схема оснастки при задавливании труб показана на рис. 8.12, а схема оборудования устья скважины при спуске труб под давлением (для 114-мм бурильных труб) - на рис. 8.13.

Н.И. Титковым, А.И. Булатовым и Е.А. Лыковым предложен способ глушения фонтанов в бурящихся скважинах.

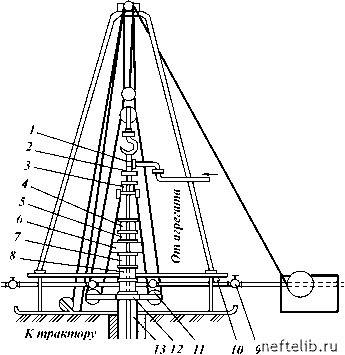

Рис. 8.12. Схема оснастки на устье для спуска бурильных труб под давлением:

1 - кран; 2 - обратный клапан; 3 - подвижной захват; 4 - катушка; 5 - уплотняющая головка; 6 - превентор; 7 - переходная катушка; 8 - задвижка высокого давления; 9 - задвижка боковых отводов; 10 - манометр; 11 - ро-лик; 12 - хомут; 13 - кондуктор

В компоновку бурильного инструмента (рис. 8.14) входит шар 2, стопорящийся потайным винтом 4, что обеспечивает свободный проход бурового инструмента с переводником через ротор и превентор. Циркулирующий буровой раствор проходит мимо шара. Над УБТ, несколько выше нулевой точки, на бурильном инструменте устанавливают специальный пакер 5. Седло 7 служит для посадки в него шара 2 с последующей герметизацией внутреннего канала (бурильных труб).

На рис. 8.14, а показана компоновка бурильного инструмента в процессе бурения, на рис. 8.14, б - момент глушения фонтана задавливанием жидкости через бурильный инструмент.

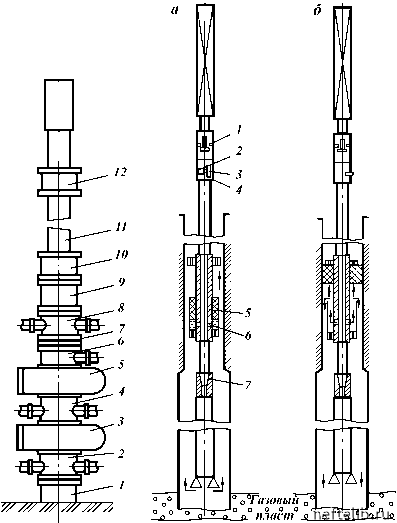

Рис. 8.13. Оборудование устья скважины для спуска бурильных тр уб под давлением:

I - обсадная колонна; 2, 4, 6, 8 - крестовины; 3, 5 - превенторы; 7 -штуцер; 9 - уплотняющая головка; 10, 12 -шлипсовые катушки;

II - бурильная труба

Рис. 8.14. Компоновка бурильного инструмента при глушении фонтанов в бурящихся скважинах
