1.15, где участок 0 - t1 соответствует разгону колонны, участок t1 - t2 - движению колонны с постоянной скоростью, участок t2- t3 - торможению колонны.

Спускоподъемные операции проводят с открытым и закрытым нижним концом колонны. При этом часто приходится рассчитывать распределение гидродинамического давления в трубном и затрубном пространствах, когда промывочную жидкость можно принимать несжимаемой. Для несжимаемой жидкости

р = const; (1.163)

(1.164)

ля анализа распределения давления в скважине и влияния на его формирование гидравлических характеристик потока жидкости можно записать уравнение в следующем виде:

dw dt

1 d( rr)

r dr

(1.165)

Первый член правой части уравнения (1.165) выражает скорость изменения количества движения в единице объема и равен для несжимаемой жидкости произведению плотности на ускорение (инерционная составляющая градиента давления); второй член при стационарных течениях определяет распределение давления и отражает взаимодействие внешних сил и сил трения между слоями жидкости.

Граничные и начальные условия для скоростей в трубах и кольцевом пространстве следующие:

Рис. 1.15. Качественные графики скорости (а) и ускорения [б] движущейся в скважине бурильной колонны

w = w(r) при t = 0;

w = ± uт(t) при г = R1, t > 0;

w = 0 при г = R2, t > 0; (1.166)

w = ± uт(t) при г = R0, t > 0,

где w(r) характеризует скорость установившегося течения, вызванного подачей насосов до начала процесса СПО; uт(t) - скорость движения трубы.

На рис. 1.16 показаны характерные профили скоростей ламинарного и турбулентного потоков в кольцевом пр ост-

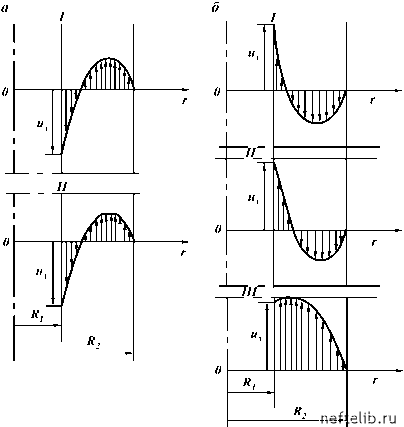

Рис. 1.16. Эпюры скоростей в кольцевом канале при спуске (а) и подъеме [б] труб:

I - турбулентное движение; II - ламинарное движение; 111 - движение при > q 1

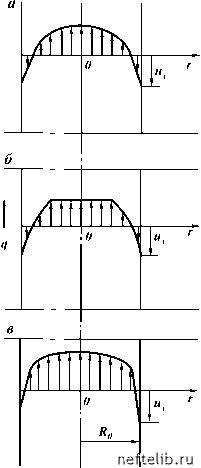

Рис. 1.17. Эпюры скоростей внутри опускаемой в жидкости трубы: а - вязкая жидкость; б - ВПЖ; , -турбулентное движение жидкости

ранстве, а на рис. 1.17 - возможные профили скоростей внутри движущейся трубы.

Согласно (1.164), скорость потока жидкости w = w(r, t) - функция только радиуса и времени. Поэтому можно определить расход

q(t) = 2 nj w (r, t )rdr,

(1.167)

который должен быть равен сумме расходов
