Промораживание при восстановлении начальной температуры глинистых и песчаных пластов с малой льдистостью также происходит по-разному. После прекращения процесса растепления в талом песке отмечается некоторая стабилизация положения нулевой изотермы, а затем относительно быстрое уменьшение радиуса ореола растепленных пород. В глинах отмечается значительный начальный участок дальнейшего увеличения размера талой зоны, несмотря на то что процесс теплового "возмущения" скважиной прекращен. И только спустя 100 ч наблюдалась тенденция к уменьшению радиуса протаивания, хотя он достиг значения, зафиксированного в момент прекращения "возмущения" лишь через

200 ч.

Весьма примечателен тот факт, что процесс восстановления естественной температуры и промерзание прискважин-ного массива происходит в несколько раз медленнее, чем процесс растепления. Спустя 400 ч нулевая изотерма в песке влажностью 7,8 % оказалась на расстоянии 20 см от скважины, а в глине влажностью 3,6 % на более значительном расстоянии. Вероятно, для полного промораживания возмущенной зоны пород потребуется в 3 - 5 раз больше времени, чем длительность предшествующего теплового "возмущения".

Полученные экспериментальные данные были обработаны в критериальной форме и построены графики зависимости безразмерного радиуса протаивания r от критерия Фурье Fo для различных значений критерия Коссовича Ko и температурного критерия Кт (рис. 6.7). Значения безразмерного радиуса r = r / r0 и критериев Fo, Ko и Кт определили по формулам:

Fo = .il; Ko = qм ; K = t- tф .

r02 стYт(tскв - tф) tф -

Значения критериев Fo, Ko и Кт в экспериментах изменялись в следующих пределах:

0 < F o < 2 0 0 ; 0 , 1 7 < K o < 3 ; 2 < K т < 7 .

Анализируя графики зависимости безразмерного радиуса протаивания (см. рис. 6.7), можно сделать вывод о том, что безразмерный радиус зависит как от рода грунта и его свойств, так и от времени. С увеличением критерия Fo без-

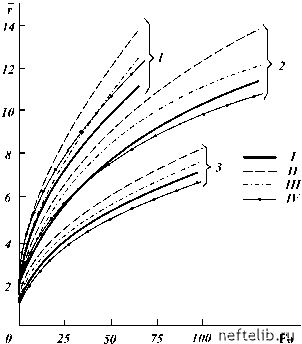

Рис. 6.7. Зависимость безразмерного радиуса r ореола протаивания мерзлых пород от определяющих критериев:

I - экспериментальные данные; II - расчеты по И.А. Чарному; III - то же, по Ф.Я. Новикову; IV - то же, по уточненной формуле Ф.Я. Новикова; 1 - Ко = 0,174; Кт = 5,5; 2 - Ко = 0,436; Кт = 5,5; 3 - Ко = 0,530; Кт = 6,4

размерный радиус r растет, а скорость протаивания уменьшается.

Увеличение критерия Ко приводит к уменьшению безразмерного радиуса протаивания. Так, для близких критериев Кт и различных Ко (кривые 1 и 3) при Fo = 50, Г1 = 10,2, а Г2 = 5,3. Это легко объясняется тем, что изменение критерия Ко вызвано повышением льдистости, а это, безусловно, замедляет процесс растепления.

Влияние температурного критерия Кт на значение безразмерного радиуса протаивания по графикам не прослеживается.

Среди известных методов расчета радиуса ореола пр отаи-вания пород вокруг цилиндрических выработок следует отметить метод И.А. Чарного, формулу И.К. Кравченко, формулу

Ф.Я. Новикова, формулу Б.Б. Кудряшова и формулу Ю.П. Ко-ротаева и др.

Метод И.А. Чарного основан на составлении и решении дифференциального уравнения движения границы протаивания. При этом основным допущением является стационарное распределение температуры в талой зоне в любой момент времени. Учитывается расход теплоты на нагревание мерзлой и протаявшей породы и весьма приближенно - утечки ее в мерзлую зону.

Более простая формула Ф.Я. Новикова, которая была получена путем обработки экспериментальных данных. Эта формула имеет следующий вид:

r = 1 + Kт0,05(Fo/Ko)0,43.

Сравнение экспериментальных данных производилось с расчетами по методу И.А. Чарного, как наиболее полно учитывающему сложный процесс теплопередачи от скважины к мерзлым породам, и с расчетами по формуле Ф.Я. Новикова.

По методу И.А. Чарного были получены расчетные кривые для условий эксперимента. Как и следовало ожидать, расчетные значения превышают фактические во всем диапазоне изменения параметров на 10-15 %. Причиной завышенных значений, полученных расчетом по методу И.А. Чарного, являются те исходные предпосылки, на которых основан метод. Предположение стационарности распределения температуры в талой зоне равносильно завышению коэффициента температуропроводности, что должно приводить к систематическому завышению расчетного радиуса. Кроме того, приближенный учет теплового потока от границы протаивания в мерзлую зону также будет способствовать увеличению расчетного радиуса протаивания.

Отличие расчетных кривых, полученных по методу И.А. Чарного, от экспериментальных незначительно, но существенный недостаток метода - необходимость неоднократно решать неявные уравнения - не позволяет рекомендовать его для инженерных расчетов.

Экспериментальные кривые также сравнивались с расчетными, полученными по явной формуле Ф.Я. Новикова. При расчетах по этой формуле расхождение с экспериментом оказалось несколько большим и составило в среднем 20- 30 % (см. рис. 6.7). Причиной завышения расчетных значений безразмерного радиуса протаивания, полученных из формуле! Ф.Я. Новикова, является то, что она выведена для другого ди-
