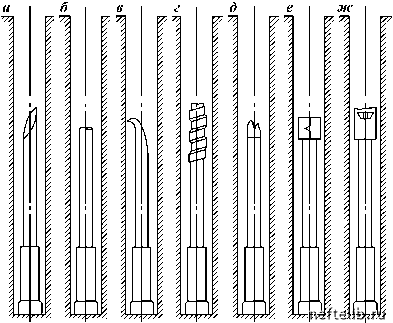

Рис. 8.1. Формы обрыва бурильных труб:

а - клиновидный; б - прямой; а - фигурный; а - спиралевидный; бовой нарезке; е - в муфте; ж - в ниппеле замка

резь-

По числу разрушений, возникающих одновременно при поломке бурильных труб: одинарный; двойной.

По характеру проводимых операций, во время которых произошла авария, при: спуске бурового инструмента; постановке на забой; углублении скважины; подъеме бурового инструмента; натяжении или расхаживании бурильной колонны; заклинивании колонны.

По размещению оборванного конца в скважине: с отклонением от оси в желоба, каверны и пустоты; с расположением параллельно оси скважины.

По времени обнаружения обрыва: выявленный непос ред-ственно после возникновения; не замеченный своевременно буровой бригадой.

Обрыв бурильных труб ограничен тремя основными разновидностями: слом тела труб в месте нарезки; с рыв витков трубных резьб; обрыв по телу трубы.

С породоразрушающим инструментом происходят следующие аварии:

алмазные коронки - отрыв матриц; поломка секторов и выкрашивание из них алмазов; срыв резьб; слом тела в резьбовой части;

алмазные расширители - выпадение алмазосодержащих штабиков; срыв резьбы; слом тела в резьбовой части;

твердосплавные долота истирающего типа - выпадение твердосплавных резцов (пластин); срыв резьбы; слом тела в резьбовой части;

шарошечные долота и расширители - отрыв шарошки; скол и выпадение вооружения шарошки (зубьев); срыв резьбы; слом тела в резьбовой части.

Прихватом называется авария в скважине, которая характеризуется частичным или полным прекращением движения бурового инструмента, обсадных труб или геофизических (гидрогеологических) приборов (устройств). Прихваты - одна из самых распространенных, сложных и трудоемких групп аварий в бурении.

Выделяются три основных типа прихватов: породоразру-шающие инструменты и колонковые наборы; бурильные колонны; обсадные трубы. Прихваты разделяются на следующие, наиболее распространенные виды.

1. Прихват шламом. Прихваты шламом происходят во время всех операций, когда буровой инструмент находится в скважине, т.е. при спускоподъемных операциях; постановке на забой; наращивании колонны и других остановках инструмента; бурении; заклинивании керна; ликвидации обрыва и т.д.

2. Прихват горными породами. Этот вид прихвата возможен при: нарушении целостности и устойчивости стенок скважин (раскрытии естественных и образовании новых трещин; образовании каверн и желобов; набухании пород; вытекании и осыпании пород; обваливании и обрушении); прижоге породоразрушающего инструмента; расклинивании керном, растерянным по стволу скважины или оставленным на забое; пересечении старых горных выработок и пустот, заполненных обломочным, сыпучим материалом и др.

3. Прихват глинистой коркой. Этот вид аварии происходит вследствие прилипания бурового снаряда к глинистой корке, образуемой на стенке скважины из-за перепада давления жидкости.

4. Прихват осколками металла породоразрушающих инструментов или отколовшимися кусками муфтовозамковых соединений.

5. Прихват предметами (ключи, гайки, зажимные плашки и пр.), упавшими в скважину.

6. Сложный (комбинированный) прихват, представляющий собой сочетание нескольких разновидностей.

К авариям с обсадными колоннами и элементами их оснастки относятся аварии со спускаемыми, спущенными и зацементированными обсадными колоннами или их частями, вызванные: разъединением по резьбовым соединениям; обрывом по сварному шву; смятием или разрывом по телу трубы; повреждением обсадной колонны при разбуривании цементного стакана, стоп-кольца, обратного клапана и направляющей пробки.

К авариям из-за неудачного цементирования относятсяя прихваты затвердевшим цементным раствором колонны бурильных труб, на которой спускалась секция обсадных труб или хвостовик; отказ в работе и повреждение узлов подвески секции обсадной колонны, нарушающие процесс крепленияя и дальнейшую проводку скважины; оголение башмака или недоподъем цемента, если требуются дополнительные работы по устранению нарушений.

К авариям с забойными двигателями относится оставление турбобура, электробура, винтового двигателя или их узлов в скважине вследствие поломок или разъединения с бурильной колонной.

К падению в скважину посторонних предметов относитсяя падение вкладышей ротора, роторных клиньев, ключей, кувалд и других ручных инструментов и приспособлений, с помощью которых проводились работы над устьем скважины.

К прочим авариям, происшедшим в процессе бурения, относятся аварии при промыслово-геофизических работах в скважине (прихваты и оставление в скважине каротажного кабеля, различных приборов, грузов, шаблонов, торпед и других устройств, применяемых при исследовании скважины и вспомогательных работах в ней).

В нефтегазодобывающей, нефтегазоперерабатывающей промышленности и геолого-разведочных работах распределение аварий по категориям I и II следующее.

Аварии категории I: открытые нефтяные и газовые фонтаны; взрывы и пожары резервуарных парков, компрессорных и насосных станций, подземных хранилищ газа, приведшие к разрушению или уничтожению объекта; взрывы и пожары на нефтегазоперерабатывающих заводах, вызвавшие остановку предприятия, цеха или восстановительные работы.

Аварии категории II: падение или разрушение вышек, морских оснований в процессе эксплуатации, строительства или перетаскивания; падение элементов талевой системы
