ленных глинистых растворов с повышенными реологическими свойствами. При применении технической воды и других жидкостей с пониженными реологическими свойствами, особенно при разбуривании глинистых пород для устранения сальникообразования, скорости vп повышают.

Расход жидкости в кольцевом пространстве, требуемый для выноса шлама, рассчитывается по формуле

Q = VпFк,

где Fк - площадь поперечного сечения кольцевого пространства.

1.2. УСТАНОВИВШЕЕСЯ ТЕЧЕНИЕ ЖИДКОСТЕЙ В ЭЛЕМЕНТАХ ЦИРКУЛЯЦИОННОЙ СИСТЕМЫ

СКВАЖИНЫ

Рассмотрим расчет давлений при ламинарном течении вязкой несжимаемой жидкости в круговых щелях, трубах и концентричных кольцевых каналах.

Течение в круговой щели

Задача состоит в получении формулы, связывающей перепад давлений Ар = (рс - рк) с расходом Q = = vF, где рс, рк - давление соответственно в отверстии и на контуре щели; v - средняя скорость жидкости через любую цилиндрическую поверхность (рис. 1.2).

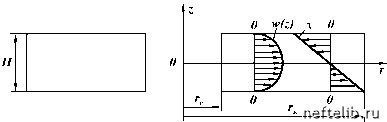

Рис. 1.2. Эпюры скоростей и напряжений в ламинарном радиальном потоке вязкой жидкости в круговой щели

Для этого требуется совместно решить систему уравнений: движения, сплошности и состояния.

Примем следующие граничные условия:

w = 0 при z = ± Н/2; Р = Рс при r = Гс; Р = рк при r = Гк.

Реологическое уравнение для вязкой жидкости имеет вид

x = )х .(1.23)

Для такой физической модели известна формула Дарси - Вейсбаха

Ар = 1 (г- Гс). (1.24)

Если г = гк, то

Х1 = 1 /(5); Re = vHр/; /(5) = ln5/(1 - 5); 5 = гс/гк.

При выводе зависимости (1.24) не учитхвался в уравнении движения инерционный член w(Эw/Эг), т.е. рассматривались потери давления, возникающие под действием сил вязкости. При движении жидкости между круговыми пластинами значения Ар, вычисленные только по формуле (1.24), в результате неучета инерции могут быть сильно заниженными или завышенными относительно общего перепада давления.

Перепад давлений за счет инерции не зависит от вида реологического закона жидкости и применим для любой несжимаемой жидкости. Формулу для его определения можно записать в виде формулы Дарси - Вейсбаха

АР2 = Х2 (г - гс),

Результирующий перепад давления Ар = Хрv(г - гс) = Ар1 ± Ар2,(1.25) где Х = Х1 ± Х21.

Заметим, что значение X существенно зависит от направления течения, т.е. от знака Q. При поглощении жидкости следует брать знак минус, а при проявлении (притоке) - плюс.

Во многих случаях силы трения и инерции примерно одинаково влияют на перепад давления. Если вязкость повысить до 1 Па-с, то влияние сил трения значительно увеличится, а влияние сил инерции не изменится. При увеличении расстояния между пластинами основную роль будут играть инерционные силы, а при увеличении диаметра скважины - силы трения.

Течение в трубах и концентрических кольцевых каналах

Задача аналогична предыдущей: определить связь между перепадом давления Ар = р2 - р11 и расходом Q = vF, где v - средняя скорость жидкости через поперечное сечение канала; F = пЕ = jcd,2 /4 - площадь сечения потока в трубе; F = n(d2 - dH)/4 - площадь поперечного сечения потока в кольцевом пространстве (рис. 1.3).

Для нахождения искомой формулы А р = Ар(Q) требуется решить систему уравнений движения, сплошности и состояния при следующих граничных условиях:

w = 0 при r = Е1 = dH/2; w = 0 при r = Е2 = dс/2; р = р 1 при z = 0; р = р 2 при z = L.

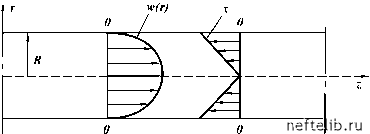

Рис. 1.3. Эпюры скоростей и напряжений жидкости в трубе

ламинарном потоке вязкой
