вертикали, проходящей через устье фонтанирующей скважины.

По первому способу расчетное количество ВВ размещается в контейнере, подвешенном на стреле-укосине, которая монтируется на специальной тележке. Для перемещения тележки к устью аварийной скважины укладываются рельсовые пути. В период работы с макетом заряда точно фиксируется оптимальное положение тележки в момент взрыва, после чего работа уже ведется с реальным зарядом. Заряд подрывается дистанционно путем подачи сигнала по кабелю.

Подача заряда ВВ к устью аварийной скважины по второму способу показана на рис. 8.10. После предварительного охлаждения площади вокруг горящего фонтана устанавливают передвижные или стационарные опоры высотой 4-5 м. Расстояние между ними в зависимости от температурных условий, размеров кратера и других местных условий может достигать 30-50 м. Натяжка грузового каната и фиксирующих оттяжек строго отрабатывается с макетом заряда. После завершения всех подготовительных операций заряд подается к оси струи фонтана и взрывается. Одновременно со взрывом

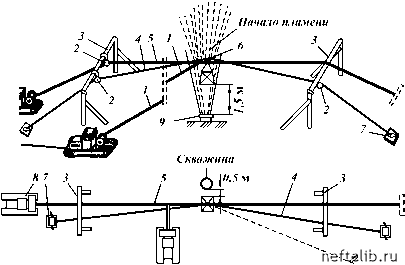

Рис. 8.10. Схема подготовки взрыва на устье фонтанирующей скважины:

1 - натяжной канат подачи ВВ; 2 - направляющие ролики; 3 - опорные рамы; 4 - центрирующий канат; 5 - грузовой канат подвески; 6 - контейнер с ВВ; 7 - лебедки; 8 - трактор-подъемник; 9 - устье фонтанирующей скважи-

принимаются меры по охлаждению устья скважины и находящихся вблизи металлических предметов с тем, чтобы предотвратить повторное воспламенение фонтана.

В тех случаях, когда аварийное фонтанирование скважины привело к частичному или полному разрушению имеющегося противовыбросового оборудования, но фланцевая основа последнего (фланец, колонный патрубок и обсадная колонна) сохранилась, меняют вышедшую из строя деталь (задвижка, например), тампонируют образовавшиеся каналы для пропуска газа и жидкости или же меняют целиком устьевую арматуру. Если на устье установлен фланец или повреждена колонна, а дебиты небольшие, ликвидировать фонтан можно после установки специального запорного приспособления, состоящего из пакера с крестовиной и задвижками и устройств для спуска его в скважину при фонтанировании (рис. 8.11). После снятия с устья скважины поврежденного запорного оборудования (превенторов, задвижек, арматуры) под верхней муфтой обсадной колонны устанавливают устройство для подачи пакера в скважину, которое состоит из двух стоек 3, имеющих ленточную резьбу. Стойки соединяются хомутом 12, на котором закреплен кронштейн 13. На последнем установлены червячное колесо 7, нажимная гайка 8 и шарнир Гука 9 карданной тяги, идущей к штурвалу. Направляющий хомут 5 служит для центрирования пакера относительно муфты обсадной колонны. Этот хомут охватывает стойки 3 через бронзовые втулки 4.

Для обеспечения жесткости, а также для удержания хомута 5 в заданном положении устанавливают две планки 6. При подходе хомута 5 к муфте колонны подачу пакера прекращают, снимают обе планки 6 и хомут 5, а затем подают па-кер в колонну до тех пор, пока резиновое кольцо 21 не установится в теле трубы. Неподвижный хомут 1 с шарниром 2 служит для подъема и опускания пакера. Пакер подается вниз вращением червячного колеса 7 по стойке 3, колесо увлекает за собой хомут 12, а последний - пакер.

Собственно пакер состоит из внутренней трубы 22 с направляющим конусом, резинового кольца 21, наружной трубы 20, задвижки высокого давления 10, отводящего патрубка 11 , крестовины 14, фланца 15, насаженного на внутреннюю трубу 22, нажимных шпилек 16 и гаек 17, фланца 18, насаженного на наружную трубу 20, и сальника 19.

Закрывают фонтан следующим образом. После очистки устья и снятия поврежденной арматуры устанавливают и закрепляют хомут 1 на колонне под муфтой. Затем подносят

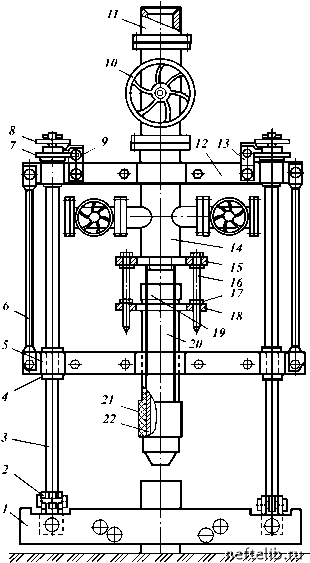

Рис. 8.11. Запорное устройство герметизации устья скважины при закрытии фонтанов
