Реологическое уравнение в этом случае

x = ц

(1.26)

При d н 0 получим расход в трубах (формула Гагена - Пуазейля)

128 1 с

Можно аналитически получить решение в виде формулы

Дарси - Вейсбаха:

(1.27)

где dг = dc

гидравлический диаметр; Х = -61 / (5) -

коэффициент гидравлических сопротивлений (5 = dн/dс);

/ (5):

(1 -5)2

1 + 5 2 +

1 -5 2 In 5

Re = v dгр/ц.

График функции /(5) представлен на рис. 1.4.

При dн 0 получим dj- dс, /(5) 1, т.е. формулой (1.27) можно пользоваться для вычисления перепада давления в тру-

Рис. 1.4. График функции /(5)

бах, полагая в ней dr = dс. Для удобства расчетов можно записать формулу (1.27), раскрывая значения X и Re, в виде: для кольцевого канала

Ар =

32 i v

f (6)L =

128 i Q

ndr3(dc + dн)

-f (6)L;

для труб

128 iQ

(1.28)

(1.29)

Формулы ( 1 .28) и ( 1 .29) справедливы как при течении вдоль оси z(Q > 0), так и против направления оси z(Q < 0).

Расчет давлений при ламинарном течении вязкопластических жидкостей в круговых щелях, трубах и концентричных кольцевых каналах

Круговая щель

Задача состоит в нахождении связи между перепадом давления Ар = рс - рк и расходом Q = vF, где v - средняя скорость течения через цилиндрическую поверхность F = 2пгН (рис. 1.5) при ламинарном течении ВПЖ (называют также структурным из-за своеобразного распределения скоростей, обусловленного наличием ядра течения, движущегося с постоянной скоростью w0). Для нахождения формулы требуется решить систему уравнений сплошности и состояния в

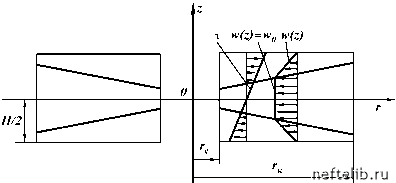

Рис. 1.5. Эпюры скоростей и напряжений в ламинарном радиальном потоке ВПЖ в круговой щели

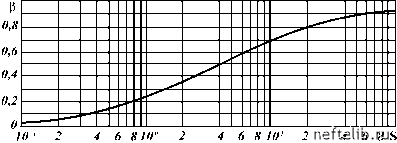

Рис. 1.6. График зависимости в = P(S) для круговой щели в полулогарифмических координатах

области между стенками щели и ядром течения диаметром Я0, т.е. при следующих граничных условиях:

w = 0 при z = ± H/2;

0 при z = ± H0/2;

w = w0 при - Н0/2 < z < H0/2.

Реологическое уравнение для ВПЖ имеет вид

x = ±x 0 + п

. aw az

(1.30)

Для такой формулировки задачи получена формула, позволяющая определить перепад давления, предварительно вычислив число Сен-Венана S при г = гк и найдя в из рис. 1.6:

I = 2x0гк inг;к.

Ар = р с - р к

(1.31)

Число Сен-Венана

Можно учесть перепад давлений за счет инерционных сил в общем перепаде давлений, если принять, что последний приближенно равен сумме перепадов

где Арт - потери на трение, вычисляемые по формуле (1.31); Арн - инерционные потери, определяемые по формуле. При Арн знак плюс берется при проявлении и минус при поглощении.
