дят в рабочее, т.е. выдвигаются за габариты корпуса и врезаются в прихваченную трубу. При дальнейшем вращении труборезка отрезает трубу.

Для предупреждения случайного перевода ножей в рабочее положение и их поломки при ударах предусмотрены амортизирующие пружины в механизме подачи резцов. Над трубо-резкой следует устанавливать механический ясс, чтобы избежать чрезмерных осевых нагрузок, направленных вниз, которые могут привести к поломке резцов или чрезмерному заглублению их в тело отрезаемой трубы. Для создания строго заданной осевой нагрузки можно использовать грузы, отрегулировав ясс на нейтральное положение.

9.2. ЗАХВАТЫВАЮЩИЕ ИНСТРУМЕНТЫ

Для ловильных работ применяют специальные инструменты различных типов и назначений. Рассмотрим категорию захватывающих инструментов для труб.

А. Овершоты - основной захватывающий снаружи инструмент и, возможно, самый распространенный из всех ло-вильных инструментов. Поскольку принцип заклинивания цельного или составного захвата в конической полости, имеющей спиральную (винтовую) проточку, используется почти во всех случаях, то именно такая конструкция и будет описана.

Большинство овершотов состоит из корпуса с конической полостью, верхнего переводника, направляющей воронки, цельного захвата или комплекта клиньев, кольца-ограничителя, уплотняющего узла и стопорного устройства. Внутренняя полость овершота выполнена в виде конуса с винтовой проточкой. В эту полость помещается захват, наружная поверхность которого имеет такую же конусность, как и полость овершота. Захват может быть цельным в виде спирали или разъемным в виде комплекта клиньев.

На наружной конической поверхности захвата делается винтовая проточка с таким же шагом, как у проточки на поверхности полости. На внутреннюю поверхность захвата наносится насечка в виде параллельных или перекрещивающихся канавок. Разъемный захват, который чаще называют пла-шечным захватом (рис. 9.4, а), применяется обычно в овер-шотах небольшого диаметра, а цельный спиральный захват (рис. 9.4, 6) - в овершотах большого диаметра.

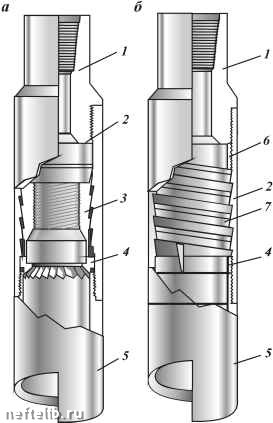

Рис. 9.4. Овершот:

а - с плашечным захватом; б - со спиральным захватом: 1 - верхний переводник; 2 - корпус; 3 - плашечный захват; 4 - ограничительное кольцо; 5 -направляющая воронка; 6 - пакер; 7 - спиральный захват

Спиральный захват иногда производит впечатление слабой и даже хрупкой детали, поэтому многие сомневаются в его прочности. На практике спиральный захват обеспечивает прочное соединение, так как он обладает гибкостью и более равномерно распределяет нагрузку по конусной поверхности корпуса. Большинство неудач при работе с овершотами п р о-исходит из-за перегрузок, в результате чего корпус овер шота раздувается или лопается.

Характер перемещения захвата в конусной полости определяется цилиндрическим кольцом-ограничителем с хвостови-

ком или шпонкой, которая входит в зацепление с захватом и препятствует его повороту, позволяя перемещаться только вдоль продольной оси. При движении вниз по конусной поверхности полости захват уменьшается в диаметре и сжимает находящуюся внутри него трубу все сильнее, по мере увеличения натяжения ловильной колонны. Конструкцией может быть предусмотрен сальниковый узел или пакер для уплотнения пространства между трубой и корпусом овершота, что позволяет вести промывку через прихваченную колонну. Это обычно помогает ликвидировать прихват.

Если подлежащую извлечению колонну планируется ловить за муфту или за соединительный конец бурильной трубы, то особое внимание следует уделить стопорным устройствам, обеспечивающим размещение муфты или соединительного конца против той части захвата, которая имеет насечку. Если захват окажется ниже, овершот будет вращаться свободно и его невозможно будет отсоединить. Чтобы остановить овер-шот в нужном месте, применяют различные стопорные устройства. Иногда они выполнены в виде толстостенных колец, устанавливаемых в полости корпуса над захватом; они могут быть совмещены с уплотняющим узлом либо с пакером.

Овершот, оснащенный плашечным захватом и кольцевым фрезером-ограничителем, следует применять для извлечения бурильных труб, если они вписываются по габаритам в захват. Часто "голова" извлекаемой трубы имеет заусенцы, зазубрины и другие неровности. В этом случае "голову" обрабатывают кольцевым фрезером до размеров, позволяющих разместить ее внутри захвата. Если труба значительно повреждена, то целесообразно установить под конусом овер-шота удлинитель с фрезером или фрезер с направляющей воронкой и обработать трубу до того места, где уже ничто не мешает нормальному размещению захвата. Эти удлинители и воронки армируются изнутри карбидом вольфрама и способны срезать значительную массу металла.

Овершот нетрудно приспособить почти для всех видов ло-вильных работ. Если над овершотом установить в качестве удлинителя трубу увеличенного диаметра, какие обычно используются при обуривании, то можно захватить муфту намного ниже "головы" извлекаемых труб. Такой прием часто рекомендуют, когда "голова" представлена муфтой или соединительным концом с большими повреждениями, вследствие чего надежно захватить их нельзя.

При попытках извлечь прихваченные трубы захват овер-шота заклинивается между трубой и корпусом овершота.
