ленными ниже и выше интервала поглощения. Анализ показывает, что раскрытие канала круглого сечения ориентировочно равно трем диаметрам средней фракции, а для щели с параллельными стенками - двум диаметрам частиц, унесенных в пласт.

Сведения о раскрытии каналов поглощающих пластов могут быть получены на основе анализа данных о проникновении в них вязкопластической жидкости или на основе материалов по кратковременному закачиванию ВПЖ в пласт. В первом случае определяют средний гидравлический радиус системы каналов, заполненных смесью к моменту наступления равновесия в системе скважина - пласт, во втором случае - ширину раскрытия каналов.

Размер частиц наполнителя выбирают с учетом того, что в канал круглого сечения свободно проходят частицы, размер которых менее 1 /3, а в щель - частицы размером менее 1 /2 ее раскрытости.

Разработана методика определения размеров каналов поглощения по результатам гидродинамических исследований поглощающего пласта при установившихся режимах течения. По этой методике рекомендуется применять наполнители при среднем эквивалентном диаметре каналов свыше 1 мм при средней эквивалентной раскрытости трещин свыше 0,6 мм. Размеры частиц, число фракций, концентрацию отдельных фракций и суммарную концентрацию всех фракций наполнителей выбирают в зависимости от средних эквивалентных размеров каналов поглощения по рис. 2.19, на котором принят! следующие обозначения: dн - средний размер наполнителя, мм; dн - максимальный размер наполнителя наиболее крупной фракции, мм; dн mjn - минимальный размер наполнителя, мм; d - средний эквивалентный диаметр каналов поглощения.

Так, если средний эквивалентный диаметр каналов поглощения d = 9 мм (см. рис. 2.19, точка Г), то, проведя из этой точки вертикальную прямую до пересечения с графиком dн в точке 2, а из точки 2 - горизонтальную линию до пересечения с осью ординат (dн), находим средний размер наполнителя наиболее крупной фракции, который составляет 4,5 мм.

Аналогично определяют максимальный размер наполнителя данной фракции dн (см. рис. 2.19, точка Г - е, затем по горизонтали до пересечения с осью dн) - 6,4 мм и минимальный размер dн mjn - 3,2 мм (см. рис. 2.19, Г - /, затем по горизонтали до пересечения с осью dн).

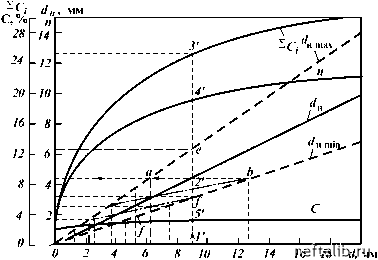

Рис. 2.19. Номограмма для выбора размеров (dн, dн dн m,n) концентраций отдельных фракций (ё) и суммарной концентрации (Se,), числа фракций (0) наполнителей в зависимости от среднего эквивалентного диаметра каналов поглощающего пласта (d)

Оптимальную концентрацию наполнителей данной фракции определяют по графику (см. рис. 2.19, прямая С), из точки его пересечения 5 с вертикальной прямой Г проводят горизонтальную линию до пересечения с осью ординат и находят концентрацию: С = 3 %.

По номограмме можно также определить размеры поглощающих каналов, которые перекрывает наполнитель данной фракции (см. рис. 2.19, отрезок ab, соединяющий графики dн с dн max). Размеры частиц 3,2-6,4 мм перекрывают поглощающие канале! размером от 6,3 до 12,7 мм. Если имеются каналы и меньшего размера, то для их перекрытия наполнитель должен включать фракции меньшего размера. По графику также можно определить суммарную концентрацию различных фракций наполнителя и число фракций л.

Добавление в буровой раствор различных наполнителей предотвращает проникновение его в пористые и мелкотрещиноватые породы, так как в этом случае гидравлическое сопротивление движению раствора по кольцевому зазору значительно ниже сопротивлений, возникающих при уходе раствора в пласт.

Исследования и промысловый опыт показывают, что при

роторном способе бурения наилучшие результаты получены, если в буровой раствор вводить до 20-30 кг/м3 наполнителя, а при турбинном - до 5 кг/м3.

Оптимальные количества вводимых в раствор наполнителей, при которых не нарушается нормальное бурение скважины, приведены в табл. 2.6 (В.И. Крылов, Н.И. Сухенко).

В случае, если при бурении турбинным способом добавка наполнителя в указанном количестве не предотвращает поглощения бурового раствора, следует по возможности перейти на роторное бурение зоны поглощения и увеличить количество добавляемого наполнителя.

Оптимальным материалом, удовлетворяющим любым условиям, может быть только гетерогенная смесь, состоящая из различных по форме и свойствам компонентов. Поэтому многие фирмы США и других стран выпускают в одной таре смесь различных наполнителей, удовлетворяющих ликвидации зон поглощения при определенной раскрытости каналов. В России значительно расширились ассортимент и объем применения наполнителей. Наиболее часто используемые: опилки древесные, кордное волокно, дробленая резина, хромовая стружка, кожа-"горох", слюда-чешйка, кошма, ореховая скорлупа, шлам, крупноразмерная резина (НДР) и др. В зависимости от интенсивности поглощения, параметров поглощающего пласта, состояния уровня раствора в скважине, количества зон поглощения применяют различные технологические приемы по намыву наполнителей.

При наличии нескольких зон поглощения изоляционные работы проводят с установкой гидромеханического пакера с целью разобщения зон. Намыв наполнителей производят через открытый конец бурильных труб при одной зоне погло-

Т а б л и ц а 2.6

Оптимальные количества наполнителей
