Рис. 3.7. Приспособление для изоляции зон поглощения:

1 - установочная втулка; 2 - левая резьба; 3 - верхний стабилизатор (алюминиевый); 4 - шариковый запорный клапан; 5 -медная пружина; 6 - алюминиевая прокладка; 7, 11 - зажим; 8 - алюминиевая труба сердечника с наружным диаметром 23/4" и внутренним - 2"; 9 - нейлоновый мешок необходимого диаметра; 10 - девять отверстий диаметром 7/8"; 12 - нижний стабилизатор (алюминиевый)

Башмак с перфорированной трубой и укрепленной на ней сеткой выходит из защитного кожуха. Затем прокачивают тампонажную смесь с добавкой наполнителя (кожа-"горох"). После периода ОЗЦ перфорированную трубу, башмак и пробку разбуривают вместе с цементным стаканом.

Дюралевая кассета (рис. 3.8, схема IV) предложена Куй-бышевНИИНП. Дюралевый лист длиной 8-10 м при помощи специальной установки свертывают в трубу с навинченным на нее переводником, а снизу укрепляют башмак на штифтах. На переводнике и башмаке имеются специальные цилиндрические выступы, на которых устанавливают свернутую кассету. Затем трубу с кассетой укрепляют в защитном кожухе при помощи штифтов.

Устройство на бурильных трубах спускают в скважину до кровли поглощающего пласта. Предварительно интервал поглощения при помощи специального расширителя увеличивают в диаметре.

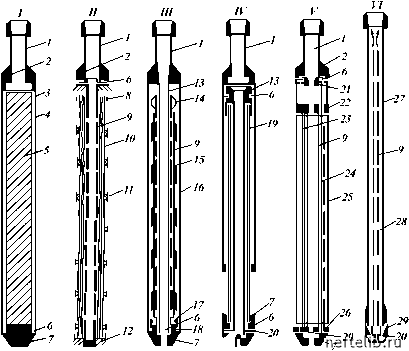

Рис. 3.8. Перекрывающие устройства:

1 - переводник; 2 - обратный клапан; 3 - корпус; 4 - брезентовая оболочка; 5 - цементный раствор; 6 - штифт; 7 - башмак; 8 - хомут; 9 - перфорированная труба; 10 - нейлоновая оболочка; 11 - резиновое кольцо; 12 - предохранительное кольцо; 13 - внутренн труба; 14 - центратор; 15 - капроновая сетка; 16 - кожух; 17 - якорь; 18 - пробка; 19 - дюралевая кассета; 20 -шар; 21 - поршень; 22 - ограничитель; 23 - трос; 24 - штанга; 25 - прорезиненный рукав; 26 - замок; 27 - бурильная труба; 28 - полиэтиленовая или поролонова оболочка; 29 - шпилька

В бурильные трубы бросают шар из легкоразбуриваемого материала, который перекрывает отверстие в башмаке. При закачке в бурильные трубы промывочной жидкости создается давление и срезаются штифты, удерживающие внутреннюю трубу. Кассета вместе с внутренней трубой перемещается вниз до упора на кожухе. При дальнейшем повышении давлени срезаютс штифты, удерживающие башмак, и ниж-н часть кассеты освобождаетс . Чтобы освободить верхнюю часть, бурильные трубы поднимают. За счет упругих сил кассета разворачиваетс в расширенной части ствола скважины. Затем закачивают цементный раствор.

Прорезиненный рукав и устройство для доставки его до зоны поглощения (рис. 3.8, схема V) разработаны в Тат-НИПИнефти. Устройство спускают в скважину на бурильных трубах и устанавливают в расширенной части ствола скважины. После промывки скважины продавливают пробку до посадки ее на поршень. За счет создаваемого перепада давления срезаются штифты. Поршень, штанги и замок перемещаются вниз, освобождая при этом тросы, удерживающие резиновый элемент, который за счет сил упругости и потока промывочной жидкости, проходящей внутри труб и выходящей через отверстия в них, прижимается к стенкам скважины в расширенной части ее ствола. Далее по тем же каналам осуществляют заливку цементного раствора. При подъеме инструмента прорезиненный рукав полностью освобождается от тросов. Устройство предназначено для применения в скважинах диаметром 190 мм.

Полиэтиленовая или поролоновая оболочка и устройство для доставки их до зоны поглощения предложены и разработаны в б. ТатНИИ (рис. 3.8, схема VI). Устройство спускают в скважину и устанавливают в верху расширенной части ствола скважины. В бурильные трубы бросают шар, который перекрывает отверстие в башмаке, и за счет создавшегося перепада давления срезаются шпильки. Перфорированная труба с укрепленными на ней при помощи штифтов башмаком и оболочкой перемещается вниз до упора на переводнике. Верхняя часть оболочки освобождается и за счет потока промывочной жидкости, выходящей через отверстия в перфорированной трубе, прижимается к стенкам ствола скважины в расширенной его части. Далее закачивают цементный раствор. При подъеме инструмента срезаются штифты и освобождается перфорированная труба.

Промышленные испытания такой оболочки были проведены на скважинах б. треста Альметьевбурнефть. Испытания показали эффективность применения такой оболочки.

Когда существующие способы изоляции зон поглощения не дают положительных результатов, их перекрывают обсадными трубами. Сплошной колонной обсадных труб перекрывают поглощающие пласты, залегающие на небольшой глубине. Башмак колонны при этом цементируют.
