водится внутри обсадной колонны, то никаких резцов не должно быть за пределами внешнего контура боковой поверхности фрезера, чтобы не повредить обсадные трубы. Иногда для предупреждения и стирания труб и уменьшения сил трения наружную поверхность фрезера покрывают слоем бронзы.

Резцами из карбида вольфрама армируют нижний торец фрезера и по возможности внутреннюю поверхность. Если резцы частично выступают внутрь фрезера, увеличивается вероятность подъема части или всех обуриваемых труб вместе с обурочной колонной, за счет чего можно сэкономить на спускоподъемных операциях.

Большое значение имеет длина комплекта обурочных труб. Учитывая, что трубы имеют увеличенный диаметр, повышенную жесткость и гладкую поверхность ввиду отсутствия муфт, очень важно правильно выбрать длину комплекта, чтобы не допустить его прихвата. Не существует какого-либо шаблонного решения или правила для определения максимально допустимой длины, и в кажом случае решение принимается с учетом условий конкретной скважины.

Если в один прием нельзя обурить всю прихваченную колонну, то возникает необходимость отсоединения обуренной части колонны от прихваченной. Это достигается одним из следующих способов.

1 . После подъема обурочной колонны спустить овершот, создать ротором крутящий момент влево и отвинтить свободную часть колонны с помощью торпеды из детонирующего шнура, как описано выше.

2. На ту же обурочную колонну вместо башмачного фрезера навернуть наружную труборезку и обрезать обуренную часть колонны.

3. Внутри обурочных труб разместить специальную обу-рочную труболовку, через которую можно передать обурива-емой колонне крутящий момент влево и пропустить в обуренные трубы торпеду из детонирующего шнура с целью отвинчивания.

4. Специальный разъемный соединитель спустить вместе с обурочной колонной, разместить его в верхней обурочной трубе. С его помощью соединиться с обуриваемой колонной и передать ей крутящий момент влево. Сквозь соединитель пропустить в обуренные трубы шнуровую торпеду для выполнения операции отвинчивания.

Внешний диаметр наружной труборезки несколько больше, чем обурочных труб, с которыми она спускается. Трубо-

резка оборудуется устройством для захвата под муфтой или соединительным концом обуриваемой трубы. Для гладких труб с муфтами применяется устройство с пружинными перьями, обхватывающими трубу под муфтой. Для муфтовых труб с высадкой наружу используют устройства с захватывающими элементами типа защелок или собачек со скошенными упорными поверхностями, которыми они скользят по высаженной части трубы. Для труб без муфт нужны захваты с гидроприводом, где под действием перепада давления подвижная втулка смещается вниз, одновременно приводя в действие захват и выдвигая режущие элементы в рабочее положение.

При натяжении корпус труборезки перемещается вверх, а захват упирается перьями в нижний торец муфты прихваченной трубы и сжимает находящуюся под ним пружину, которая в свою очередь передает усилие подвижной втулке под ней. Втулка смещается относительно корпуса и выводит в рабочее положение режущие элементы, которые упираются в обуренную трубу. При вращении труборезка отрезает трубу.

В конструкции практически всех труборезок используются спиральные пружины, которые гасят ударные нагрузки, предупреждая поломку режущих элементов.

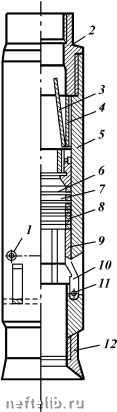

Наружная труборезка (рис. 9.11) состоит из стального корпуса 5 с тремя вертикальными окнами в его нижней части. В этих окнах на пальцах 11 крепятся резцы 10. Выше резцов в корпус труборезки вставлено кольцо 9. Своей нижней частью кольцо не дает резцам выйти через окно наружу, причем в этом положении кольцо удерживается четырьмя медными штифтами 1. На кольце, как на упоре, крепится мощная спиральная пружина 8, а под ней еще два кольца 6 и 7. Выше расположены кольцо 3 овершота с плашками и кольцо 4, которое не дает возможность овершотному кольцу передвигаться вверх.

В верхней части корпуса труборезки ввинчен переводник 2, под обсадные трубы, в нижней части - воронка с козырьком 12 для облегчения завода в корпус обрезаемых бурильных труб.

Обурочная внутренняя труболовка (рис. 9.12) является универсальным инструментом. С ее помощью можно поднять всю обуриваемую колонну или ее часть, отвинтив обуренные трубы и сократив таким образом объем спускоподъемных операций.

Обычно прихваченная колонна, нижний конец которой находится выше забоя, падает после обуривания на забой.

Рис. 9.11. Наружная труборезка для бурильных т р уб

При этом трубы гнутся, долото может выйти из строя вплоть до отламывания шарошек и даже лап, часто нарушается фильтрационная корка на стенках скважины. Поэтому поймать обури-ваемую колонну и не дать ей упасть на забой - это очень важная мера, дающая существенный экономический эффект.

Обурочная труболовка состоит из двух основных частей: вала 2 со скользящим по нему заклинивающим механизмом и регулировочной обоймой с фрикционными узлами 4, ограничительными кольцами 3 и замком 5. Трубо-ловку обычно размещают в нижней обурочной трубе, но можно разместить в любой из э тих труб. Вращением нижнего переводника влево труболовка за-якоривается в обурочной трубе. При э том обойма заклинивающего механизма с клинообразными сухарями скользит вверх по распорному конусу вала, увеличивается в диаметре и входит в зацепление со стенками обурочной трубы. Под труболовкой устанавливают безопасный разъединитель. Когда в процессе обуривания труболовка сядет на "голову" обуриваемой колонны, соединение с этой колонной произойдет благодаря вращению труболовки вправо. Однако при дальнейшем вращении вправо нижний переводник 10 опустится, а следом за ним опустятся сухари 7, соскальзывая с распорного конуса 6 и выходя из зацепления со стенками обурочной трубы. Теперь труболовка прочно соединена с обуриваемой колонной, а контакт с обуроч-ными трубами осуществляется только через фрикционные узлы регулировочной обоймы.

Возникающий при промывке скважины перепад давления отжимает вниз ограничительные кольца, которые, действуя через систему обойм, удерживают сухари в нерабочем нижнем положении. Когда обуриваемая колонна освобождается и начинает падать вниз, она увлекает за собой вал труболовки,
