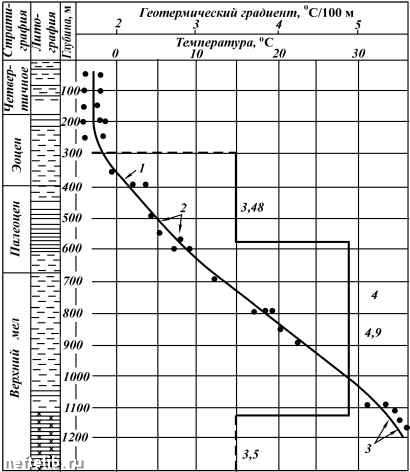

Рис. 6.3. Геотермический разрез Ныдинско-Медвежьего месторождения Западной Сибири:

1 - геотермограмма; 2 - результаты измерений в наблюдательных скважинах; 3 - температура продуктивных пластов; 4 - значение геотермического градиента

ны 960 м. 168-мм эксплуатационная колонна опускается до глубины 1200 м. Все колонны цементированы до устья.

Бурение осуществляется роторным и турбинным способами при замкнутой циркуляции глинистого раствора, нагнетаемого в скважину насосом БРН-1 с подачей до 30 л/с. В системе циркуляции имеются вырытый в земле амбар вместимо-

034479

стью 200 м3, желоба, две приемные емкости и гидроциклонная установка для очистки раствора от выбуренной породы.

Измерение температуры циркулирующей жидкости осуществляли в трех точках циркуляционной системы: 1 - на приеме буровых насосов; 2 - в бурильных трубах над долотом; 3 - в желобной системе непосредственно у устья скважины.

При анализе результатов исследований (рис. 6.4) обращает на себя внимание тот факт, что на разных глубинах характер колебаний температуры циркулирующей жидкости различен. В связи с этим условно можно выделить три характерных интервала:

интервал вечномерзлых пород (0-350 м);

интервал подмерзлотной зоны (350-450 м);

удаленный от вечной мерзлоты интервал (900- 1200 м).

Первый интервал начинается с нулевой отметки и проходится бурением за одно или два долбления. Бурение осуществляется либо секционным турбобуром, либо ротором.

Характерной особенностью бурения в этом интервале является то, что длительность непосредственного долбления невелика и процесс разрушения пород часто чередуется с остановками циркуляции при наращивании инструмента. Кроме того, объем скважины невелик и цикл циркуляции длится недолго.

График изменения температуры показывает (см. рис. 6.4, Г), что в начальный период бурения температура промывочной жидкости значительно превышает температуру мерзлых горных пород и составляет 10 - 14 °С. До глубины 60 м температура сохраняется на уровне 11 °С, незначительно повышаясь лишь во время непродолжительных периодов непосредственного долбления. В интервале от 60 до 120 м наблюдается некоторый рост температуры до 14 °С, особенно в тот период, когда вследствие остановки турбобура бурение продолжалось ротором. Температура глинистого раствора на приеме насоса составляла 7 - 9 °С и отличалась от забойной на 3 - 7 °С. В то же время температура выходящего из скважины раствора незначительно отличалась от забойной и составляла 9-12 °С.

Диаграмма колебания температуры во время второго долбления в интервале 120-175 м отличается лишь тем, что во время бурения наблюдалось монотонное снижение температуры на 2 °С. Такая же тенденция отмечена в характере изменения температуры у устья.

Как во время первого, так и во время второго долбления наблюдалось резкое повышение температуры в период рабо-

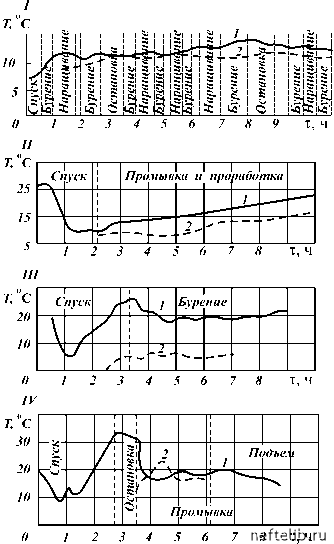

Рис. 6.4. Результаты измерения температуры в бурящихся скважинах месторождения Медвежье (Тюменская область):

I - бурение в интервале 0 -175 м; II - промывка и проработка на глубине 430 м (скв. 211); III - бурение в интервале 943-960 м (скв. 212); IV - промывка на глубине 1213 м (скв. 207)

1 - температура на забое; 2 - температура на устье
