120km

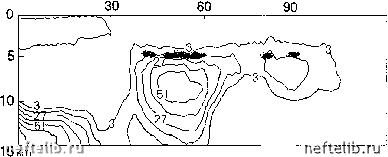

Рис. 6.25. Низкие литостатические давления под нефтяным месторождением

Тенгиз, рассчитанные на основе сейсмических и гравитационных полей [29]

(числа соответствуют дефициту давления, атм; нефтяная толща показана точками)

6.4.5. РАДОНОВЫЙ ИНДИКАТОР ВОДНЫХ ПОТОКОВ

С помощью наблюдений за концентрациями газа радона можно проводить весьма тонкие наблюдения за очень быстрыми изменениями тектоники. Поскольку этот газ радиоактивен, его концентрация фиксируется путем счета числа N треков а, /3,у - частиц в чувствительных фотопленках.

Измерения радона [231] на свободной поверхности выявляют контуры глубинных нефтяных месторождений (рис. 6.26). Это означает, что радон может мигрировать (вместе с другими газами или водой) вверх по системе малых трещин и пор. Смещения а- и ;к-контуров могут быть связаны с течениями вод внутри массивов.

Глубинные источники воды исключительно важны для мно-гах регионов Земли, где отсутствуют обычные водные ресурсы. Поэтому следует изучать систему разломов пород кристаллического фундамента с точки зрения возможных путей для ювенильных (мантийных) вод или даже вод, связанных с глубинными источниками свободного водорода, который был обнаружен в таких сверхглубоких скважинах, как Гравберг-1 (озеро Силиан, Швеция).

4 8 12

РАССТОЯНИЕ вдоль ПРОФИЛЯ, км

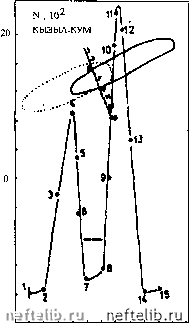

Рис. 6.26. Аномалии радона вдоль показанных профилей по данным измерений а-частиц соответствуют контактам нефтяного месторождения с краевыми водами (точечная линия - по измерениям у - частиц) [231]

6.5. Сверхглубокое бурение и устойчивость скважин

6.5.1. ГЛУБОКИЕ СКВАЖИНЫ ДЛЯ ИЗУЧЕНИЯ КОРЫ

Сверхглубокое бурение чрезвычайно полезно для исследования таких объектов, как глубинная структура под месторождением Тенгиз. Ныне проводится бурение глубокой скважины в Татарии и других местах, перспективных для поиска газа и нефти внутри кристаллического фундамента (рис.6.27).

Реологические свойства горных пород на глубине, равно как и особенности распределения тектонических наряжений на глубине, создают серьезные проблемы для сверхглубокого бурения.

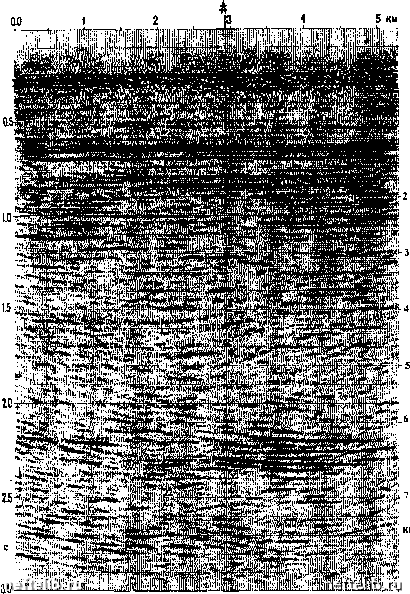

Рис. 6.27. Бурение глубокой скважины на глубинный сейсмоотражатель под месторождением Бавлы, Татарстан (приведено двойное время - на пробег волны вниз и вверх [126])
