Внутри интервала от 3 до 10 км разломы имеют почти постоянный наклон 60° )> но постепенно становятся квази-горизонт11льными примерно на глубине 18 км. Так как разлом составляет меньший угол, скажем, в = (тг / 4) - {<р / 2) с

главной осью сжатия (раздел 1.3), это означает, что верти-К1гльное сжатие превалирует в верхней части коры (под собственным весом пород), но на уровне низкоскоростного слоя главное сжатие происходит по горизонтали.

Тем самым наклон разлома позволяет находить ось главного сжатия в литосфере. Поэтому листрические разломы типичны при горизонтельном сжатии средней коры. Их дилатансионно-расширенные "корни" составляют локальные зоны низких сейсмических скоростей в земной коре. Состояние геоматериала зависит от напряжения и температуры и внутри самого разлома [226].

Иногда смешения висяшего блока листрического разлома понимают как свидетельство растяжения коры. Однако это растяжение должно было возникнуть при вторичном тектоническом движении.

При растяжении литосферы создаются вертикальные разломы; на глубинах средней коры они также дилатансионно расширяются. О расположении корней разломов можно судить и по ориентации нодальных плоскостей механизма землетрясений средней коры (раздел 7.2). Во многих регионах обычна их горизонтальная ориентация.

Переориентация главных напряжений с ростом глубины, происходяшая в земной коре, может быть связана с движением типа "детачмент" [64] верхней части земной коры относительно верхней (твердой) части мантии по нижней коре, породы которой находятся в состоянии катакластического разрушения.

При соответствующих оценках напряжений следует учитывать преимущественное горизонт;гльное сжатие и на Мохо.

6.2.4. волноводы ЗЕМНОЙ КОРЫ

Соответствие низкоскоростных зон коры интервалу локализации дилатансионных трещин и пор было подтверждено бурением сверхглубоких скважин - Кольской (в России), КТВ (в Германии) и других. 322

Сверхглубокое бурение показало, что существуют сейсмические границы в земной коре, связанные с разрушением горных пород, но не со сменой составов пород. Так, на глубине Н - Ь км. Кольской скважины, где сейсмический отражатель пересекает литологическую стратификацию пород, наблюдается инверсия сейсмических скоростей.

Низкоскоростные слои (волноводы) выявлены на Русской платформе на глубинах от 10 до 25 км, т.е. между границами Ki и Kjy и на Украинском щите (рис. 6.9) в интервале от 8 до 15 км [103].

Черное море

Белозерсккй Каыьашш- Павлюградскжй Дне1[ро11ско-До1Еехски:# Воронежскжй блок скжй блок бдок 6аж;сейн

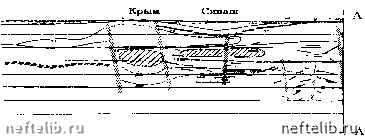

Рис. 6.9. Низкоскоростные зоны коры Украинского щита (предоставлено Н.И. Павленковой):

/ - сейсмические отражатели: 2 - изоскоростные линии; 3 - экстраполяция; 4 - нижняя граница осадочного бассейна; 5 - граница Мохоровичича; 6 -низкоскоростная зона (LVZ); 7 - границы блоков

Эти изменения могут объясняться разными вариантами пересечения геотермы с границами зон интенсивной дилатансии (иначе, зон прерывистого скольжения - см. рис. 6.2), а также конкурирующим процессом залечивания трещин из-за процессов метаморфизма, флюидопереноса минералов и дислокационной ползучести пород.

2]. J2J

Узгеж

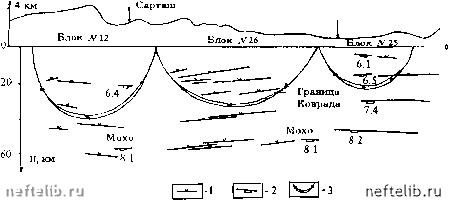

Рис. 6.10. Листрические разломы и граница Конрада одного из регионов Средней Азии (по В.И. Шарову):

/ - сейсмические отражатели: 2 - типичные волновые скорости; 3 - разлом (по гипоцентрам землетрясений)

Эркин-Сай

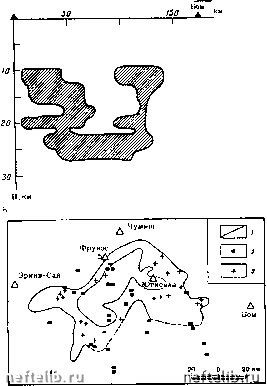

Рис. 6.11. Вертикальное сечение (а) и проекция на свободную поверхность (Ь) центрального района Киргизии: / - сейсмические аномалии по наблюдениям в 1968-1973 гг, 2,3 - в 1974-

1979 гг {2 - Ср = 5,7 км/с;

3 - Ср = 6,30-6,38 км/с) [34]
