НИИ при бурении глубоких скважин), в более глубоких пластах горизонтальный гидроразрыв происходит намного чаще.

В ходе процесса нагнетания флюидов измеряется давление на забое скважины.

Типичная кривая и ее интерпретация даны на рис. 2.8 - в соответствии с монографией [59], где фактически приведены также многие полезные технологические подробности.

Дополнительный рост трещины происходит вледствие перепада давления в узком трещинном канале, ширина которого w неизвестна. Возможны два подхода к оценке этого эффекта.

Первый учитывает упругость Е пористой матрицы:

(2.194)

где Xf - нормализованное расстояние от вершины трещины; а - численная константа.

Давление разрыва

Давление р„

повторного

раскрытия

Давление

мгновенного

закрытия

XПрочность на разрыв CTf

Время

Рис. 2.8. Давление на забое скважины как функция времени в цикле гидроразрыва (предоставлено М. Экономидесом)

Второй расчет основан на упругом смещении в направлении, ортогональном трещине :

Е Г где h - толщина пласта.

Вводя одно из этих выражений в баланс флюида внутри

(2.195)

трещины, приходим в результате к нелинейному уравнению Фурье

dw Е д , dw

dt hp. дх " дх Начальное и граничное условия таковы w{x, / = 0) = О , w{x, 0=0

(2.196)

X>xf (2.197)

Напомним, что уравнение (2.196) определяет конечный размер зоны нетривиального рещения w(x, t)>0, как и

нелинейное уравнение диффузии (см.раздел 3.1).

Второе необходимое граничное условие должно быть сформулировано для баланса жидких масс, нагнетаемых в трещину, проницаемость которой пропорциональна раскрытию в кубе (w), причем ее оттоком от трещины можно пренебречь.

---1

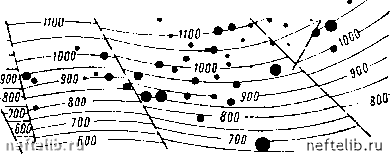

Рис. 2.9. Карта превышения давлений гидроразрыва над гидростатическим даш месторождения Умбаки (Азербайджан):

1 - тектонический разлом; 2 -глубина; J - относительное превышение давлений

Прочность на разрыв обычных горных пород пренебрежимо мала по сравнению с литостатичесюми силами, преодоление которых необходимо для раскрытия трещин.

Литостатические напряжения должны быть уравновешены давлением жидкости вблизи вершины трещины. Следующая формула было предложена Г.И. Баренблаттом [47] :

J-=r- Сл. л). (2..98)

Здесь Г* - среднее напряжение сжатия и учтена концентрация напряжений.

Вместе с жидкостью гидроразрыва в скважину нагнетается песок для того, чтобы сохранить трещину в раскрытом состоянии после спада давления.

Если значения , < понижены (по сравнению с такой

осредненной оценкой, как ряуН), то это говорит об

определенной глобальной геологической причине для локальной разгрузки пористой матрицы, что может быть объяснено в ходе дальнейших геомеханических исследований.

Как это видно из рис. 2.9, давления гидроразрыва выше вблизи разломов, а также зависят от геологической структуры.
