Рис. IX-11. Схема однократной экстракции

Рис. IX-12. Схема многократной экстракции:

1 - 3 - ступени экстракции

Очевидно, в этом случае можно получить лучшее качество рафинатного раствора по сравнению с однократной экстракцией, однако выход конечного рафинатного раствора (рафината) уменьшается.

Противоточная экстракция характеризуется многократным контактированием в противотоке рафинатных и экстрактных растворов, целью которого является обеспечение заданного изменения их составов. Противо-точное контактирование фаз может быть осуществлено либо в системе аппаратов типа смеситель-отстойник (рис. IX-13), либо в аппарате колонного типа с контактными устройствами различных конструкций (рис. IX-14).

Противоточная экстракция обеспечивает получение продуктов заданного качества при высоких их выходах.

Многоступенчатая противоточная экстракция с флегмой. В процессе экстракции без применения флегмы концентрация экстрактного раствора на выходе из аппарата определяется условиями равновесия с исходным раствором, что офаничивает степень разделения. Чтобы увеличить степень разделения, создают возвратный поток экстракта в виде флегмы Л„ (см. рис. IX-13, б). В этом случае экстрактный раствор S,, как обычно, направляется на регенерационную установку, где из него удаляют растворитель L„, который затем смешивают с исходным растворителем L. Поток экстракта 0„, уходящий из регенерационной установки, делится на две части; часть О, отводится в виде готового экстракта, а другая часть возвращается в аппарат в виде флегмы R. Поток поступающей в аппарат флегмы удаляет из экстрактного раствора часть растворителя и целевых компонентов, которые в конечном итоге переходят в рафинатный раствор. В результате увеличиваются степень разделения и выход рафинатного раствора. Вместе с тем увеличивается расход избирательного растворителя (экстрагента), что приводит к увеличению размеров и стоимости экстракционной установки. Поэтому выбор доли экстракта, возвращаемого в виде флегмы, должен производиться на основе технико-экономических расчетов. При этом надо иметь в виду тот факт, что при рециркуляции части экстракта поток флегмы должен быть таким, чтобы составы экстрактных и рафинатных растворов соответствовали двухфазной области на треугольной диафамме, т.е. возвращаемый поток экстракта не должен приводить к полной взаимной растворимости компонентов.

Применение флегмы на стороне выхода рафинатного раствора нецелесообразно.

Многоступенчатая противоточная экстракция двумя растворителями. Процесс экстракции с применением двух растворителей, имеющих офаниченную взаимную растворимость, позволяет повысить избирательность процесса, а также изменить некоторые свойства смеси, влияющие на процесс массопередачи: снизить межфазовое поверхностное натяжение, уменьшить вязкость, увеличить разность плотностей фаз и т.д. Это позволяет наиболее полно реализовать разделяющую способность растворителей по сравнению с другими методами экстракции в сопоставимых условиях. При этом один из растворителей является экстрагирующим и должен хорошо растворять извлекаемые компоненты (например, ароматические углеводороды), тогда как второй растворитель является "отмывочным" и должен хорошо растворять неизвлекаемые компоненты (например, парафино-нафтеновые углеводороды).

Принципиальная схема противоточной многоступенчатой экстракции с применением двух растворителей приведена на рис. IX-13, е.

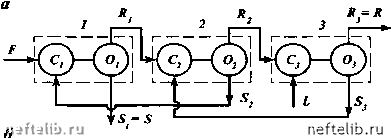

Рис. IX-13. Схема противоточной экстракции в аппаратах типа смеситель-отстойник:

1,2 - п - ступени экстракции; а - про-тивоточная экстракция с одним растворителем; б - многоступенчатая противоточная экстракция с флегмой; в - многоступенчатая противоточная экстракция с двумя растворителями

Рис. IX-14. Схема противоточной экстракции в аппаратах колонного типа

1 + 1

РАСЧЕТ ОДНОКРАТНОЙ ЭКСТРАКЦИИ

Для расчета процесса однократной экстракции необходимо располагать бинодальной кривой с конодами и составом или иной характеристикой сырья, определяемой точкой F (рис. IX-15).

В результате расчета определяют удельный расход растворителя Qi/gp, количество образовавшихся рафинатного и экстрактного растворов и gs, содержание в них растворителя xj, и xs, выходы рафината др и экстракта до.

Проведем однократную обработку сырья F растворителем L. На треугольной диаграмме смесь сырья и растворителя определяется точками, лежащими на прямой LF, которая характеризует постоянство соотношения компонентов А и В при разбавлении исходной системы растворителем L.

Количество растворителя должно быть выбрано таким образом, чтобы точка N, соответствующая тройной смеси компонентов А, В и L, была расположена внутри области, ограниченной бинодальной кривой и отвечающей расслаивающимся растворам.

Если растворителя добавлено небольшое количество и тройная смесь характеризуется точкой на отрезке прямой FN,, то такая смесь, как было показано выше, образует однофазную систему. Растворитель в этом случае полностью растворен в исходном сырье и экстракция при данной температуре невозможна. Таким образом, точка N, на нижней ветви бинодальной кривой определяет минимальный расход растворителя при однократной экстракции.

Если растворитель будет взят в слишком большом количестве, то характеризующая тройную систему точка попадет на участок LN за пределами области, ограниченной бинодальной кривой, и вновь образуется однофазная система. Все сырье будет растворено в растворителе. Точка N2 на верхней ветви бинодальной кривой соответствует максимальному расходу растворителя при однократной экстракции.

Таким образом, расход растворителя должен быть выбран таким, чтобы точка N тройной системы располагалась между точками N, и N2 внутри области, ограниченной бинодальной кривой, и тогда на основании первого свойства треугольных диаграмм

Рнс. IX-15. Расчет однократной экстракции на треугольной диаграмме
