Рис. VII-2S. Схемы способов засыпки иасадки в колонну:

1 - слой, засыпанный по центру колонны; 2 - слой, засыпанный от стенок колонны; 3 дополнительная засыпка до горизонтального уровня

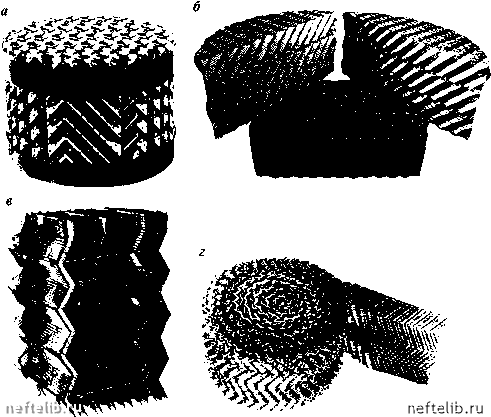

Рис. VII-2e. Регулярные насадки:

а - Меллапак фирмы "Sulzer"; б - Инталлокс фирмы "Norton"; в - Ваку-пак; г - Пан-ченкова

гофрированных листов. Каждый лист при гофрировании делится на несколько участков (на рис. VII-26, б три участка) с отгибкой металла в противоположные стороны. В местах перехода выполняются просечки, что способствует эффективному обновлению поверхности массообмена.

Насадка Ваку-пак разработана совместно ВНИИнефтемашем и фирмой "Apparate-und Anlagenbau Germania" (рис. VII-26, в). Она образована из вертикальных гофрированных пластин, изготовленных из просечно-вытяжного листа. Поверхность пластин имеет арочные просечки, направленные вниз и ориентированные в противоположные стороны с обеих сторон пластин. За счет этих просечек обеспечивается зазор в 20 мм между соседними гофрированными пластинами. Такая насадка имеет удельную поверхность 115 м/м-*, свободный объем 98 % и объемную массу 150 кг/м.

Среди регулярных насадок получили распространение сетчатые насадки, к которым относится и насадка, разработанная Г.М. Панченковым (рис. VII-26, г). Насадка Панченкова представляет сотканную из пучка металлических проволочек ленту, поверхность которой гофрирована в форме шеврона с углом при вершине 120°. Такую насадку в колонне устанавливают в виде рулонов высотой -100 мм, расположенных друг над другом и плотно прилегающих к стенке колонны.

При разработке массообменных аппаратов с использованием регулярной насадки необходимо индивидуальное проектирование выбранного типа насадки для данной колонны. Для этого слой насадки разбивают на отдельные блоки с учетом изменения кривизны стенки колонн разного диаметра. В колоннах диаметром до 1 м регулярная насадка монтируется одним блоком через верхнее съемное днище.

На рис. VII-27, а приведен вариант разделения колонны диаметром 5500 мм на блоки регулярной насадки Ваку-пак (цифрами обозначены одинаковые блоки). Высота всех блоков составляет 440 мм, максимальная ширина принята с учетом размеров люка-лаза и составляет 400 мм. При таком способе проектирования регулярной насадки выделяется базовый блок (номер 1) сечением 400x440x1000 мм, который можно использовать как типоразмер при проектировании колонн разного диаметра. Расчеты показывают, что для заполнения сечения колонны диаметром 5500 мм насадкой Ваку-пак требуется 80 блоков 21 типа.

На рис. VII-27, б показан другой вариант разделения насадки на блоки. Отдельные блоки получают при сечении слоя насадки вертикальными параллельными плоскостями. Это позволяет сократить число различных блоков и уменьшить их количество при монтаже слоя насадки. Для аппарата диаметром 5500 мм потребуется всего 14 блоков 7 типов, однако при этом по сравнению с первым вариантом (см. рис. VII-27, а) увеличивается масса каждого блока. Такой способ изготовления регулярной насадки применим только для конструкций, обеспечивающих достаточную прочность и жесткость отдельных блоков и имеющей небольшую объемную массу (например, для насадки Меллапак).

Вспомогательные узлы насадочных колонн включают опорно-распределительные решетки, распределители жидкости, ограничители, коллекторы и т.п.

Насадку укладывают на опорно-распределительные решетки или плиты, некоторые конструкции которых приведены на рис. VII-28. Свободное сечение этих устройств должно по возможности приближаться к величине свободного объема насадки, а размеры отверстий исключать провал наса-

Рис. VII-27. Схема деления регулярной насадки на блоки:

а - для насадки Ваку-пак; б - для насадки Меллапак фирмы "Sulzer"

дочных тел. Насадку часто укладывают на решетки, выполненные из стальных полос, поставленных на ребро. Применение в качестве опорной конструкции под насадку различных сеток и перфорированных плит с мелкими отверстиями должно быть исключено, так как подобные устройства приводят к преждевременному захлебыванию колонны.

Колонны диаметром до 150 мм, заполненные насадкой в навал, могут орошаться из единичного источника. Для колонн большего диаметра применяются оросители с большим числом источников орошения: для неупорядоченных насадок 15*-30 на 1 м сечения колонны, для упорядоченных 354-50.

На рис. VII-29 приведены варианты распределительных устройств для жидкости, применяемые в колоннах различного назначения. Широко применяются распределительные устройства желобчатого типа (рис. VII-29, а). Жидкость в этом варианте подается в центральный желоб (для колонн
