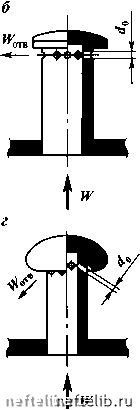

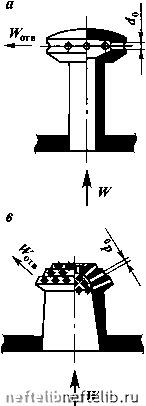

Рис. XVIII-10. Некоторые типы колпачков непровальиых газораспределительных решеток:

а, б - с горизонтальным расположением отверстий; в - с наклонным расположением отверстий снизу вверх; г - то же сверху вниз

Для расчета гидравлического сопротивления решетки при прохождении через нее потока газовзвеси рекомендуется следующая зависимость:

где - коэффициент гидравлического сопротивления решетки по газовой фазе, определяемый по одной из приведенных выше формул; т - коэффициент взвеси, определяемый как отношение массовых расходов твердой и газовой фаз; К - коэффициент, зависящий от характеристик твердых частиц и распределительной решетки, определяется по уравнению

K = 0,552df где - эквивалентный диаметр частиц, мм.

Непровальные распределительные решетки обычно состоят из трубной решетки (плиты), в которой закреплены колпачки той или иной конструкции. В качестве примера на рис. XVIII-10 показаны варианты конструкций колпачков. Площадь поперечного сечения выходных отверстий колпачка меньше, чем площадь входных сечений патрубков, что позволяет создать достаточно большую скорость газа при выходе в слой. Чтобы уменьшить возможность образования пузырей, рекомендуется избегать столкновения газовых струй, выходящих из отверстий смежных колпачков.

Сопротивление колпачковой решетки можно определить по уравнению

ЧАСТЬ МЕХАНИЧЕСКИЕ ТРЕТЬЯ ПРОЦЕССЫ

ГШЯ Ш ИЗМЕЛЬЧЕНИЕ

ТВЕРДЫХ МАТЕРИАЛОВ

Измельчение - процесс механического разрушения твердого материала с целью получения фракций с меньшим размером частиц (кусков). Измельчение в нефтегазоперерабатывающей промышленности применяют при дроблении кокса, производстве молотой серы, катализаторов и отбеливающих глин для адсорбционной очистки масел и др.

ФИЗИЧЕСКИЕ ОСНОВЫ ИЗМЕЛЬЧЕНИЯ ТВЕРДЫХ МАТЕРИАЛОВ

Основной характеристикой процесса измельчения является степень измельчения, под которой понимают отношение диаметров кусков исходного материала D и образовавшихся после его измельчения d:

i = 2.

Степень измельчения материала i за одну обработку обычно составляет для крупных и средних частиц 2+10, для мелких 10+50 и более.

На практике для характеристики процесса измельчения используют также объемную степень измельчения i„:

10 = 0"/се.

Более полной характеристикой материала является его удельная поверхность, т.е. поверхность кусков, приходящаяся на единицу их массы или объема.

Часто для характеристики материала используют его фракционный состав, выраженный в долях или процентах частиц близких размеров (узких фракций).

Измельчение твердого материала может производиться в открытом или закрытом (замкнутом) цикле, а также в один или несколько приемов (ступеней).

При измельчении в открытом цикле обрабатываемый материал проходит через дробилку один раз. Обычно мелочь, содержащуюся в исходном материале, предварительно отделяют и добавляют в конечный продукт (рис. XIX-1, а). Высокая степень измельчения материала в один прием часто нежелательна, так как наряду с крупными кусками материала одновременно
