Рис. VI-4. Схема потоков в произвольном сечении абсорбера

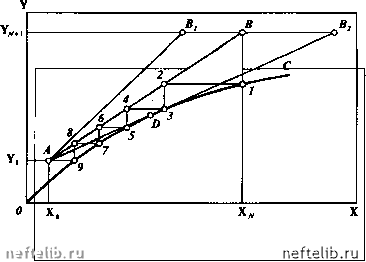

Рис. VI-5. Графический расчет числа теоретических тарелок в абсорбере:

АВ - рабочая линия; ОС - кривая равновесная фаз

(VI.9)

-•N+\

Уравнение (VI.9) связывает концентрации газа и абсорбента в любом сечении абсорбера и называется уравнением его рабочей линии. В системе координат Х-У уравнению {VI.9) соответствует прямая, проходящая через точки с координатами А (Xq, У,) и В {Х ,y,+;) (рис. VI-5). Тангенс угла наклона рабочей линии к оси абсцисс равен удельному расходу абсорбента 1. С увеличением удельного расхода абсорбента I наклон рабочей линии

увеличивается (прямая АВ,). При У = 1 из уравнения рабочей линии получим уравнение (VI.6) общего материального баланса абсорбера.

Материальный баланс для произвольной j-й тарелки абсорбера можно записать следующим образом (см. рис. VI-4):

Lo{Xj - Ху ,) = Gs+i(Yj+i - Yj)

Yj,, -Yi = l(Xj - Xy.,).

Заменив концентрации Xj и Xy , их выражениями через Yj и Уу ,, согласно уравнению (VI.5), после преобразований получим

Y.=lt!ilJz}ItL. (VI. 10)

1 + Ay

Это соотношение дает связь составов газа на двух смежных тарелках абсорбера, позволяя вести расчет от тарелки к тарелке.

Чтобы проанализировать влияние основных факторов на работу абсорбера, рассмотрим однотарельчатый абсорбер (N = 1).

Для однотарельчатого абсорбера из уравнения (VI. 10) получим

1 +А,

Из анализа уравнения (VI. 11) следует, что на выходе из абсорбера содержание извлекаемого компонента У, тем меньше, чем больше фактор абсорбции А и чем меньше содержание извлекаемого компонента в потоке абсорбента на входе в абсорбер Xq или соответственно в потоке газа при его равновесии с абсорбентом на входе Уо. В идеальном случае следует стремиться к тому, чтобы Xq и соответственно Уо были по возможности меньшими.

Кроме того, как следует из выражения (VI.4), фактор абсорбции тем больше, чем больше расход абсорбента L и меньше константа равновесия К. Откуда вытекает, что понижение температуры и повышение давления благоприятствуют процессу абсорбции.

Рассмотренные закономерности будут справедливы и для многотарельчатого аппарата.

В дальнейшем для характеристики процесса абсорбции введем понятия о коэффициенте извлечения компонента ф и эффективности извлечения компонента е.

Под коэффициентом извлечения ф при абсорбции понимают отношение количества поглощенного компонента к его содержанию в исходной газовой смеси. В соответствии с этим определением

ф <n+\Yn+\ - <n+\Yi Улл.1 - У]

Очевидно, что при полном извлечении компонента У, = О и ф = 1. Во всех остальных случаях ф < 1.

Под эффективностью извлечения е при абсорбции понимают отношение количества поглощенного компонента к теоретическому, достигаемому в условиях равновесия между уходящим из абсорбера газом и вводимым абсорбентом. Следовательно

GN+\yN+\-GN*\y\ Yn+i-Yi (VI:12)

Рс13Аелив числитель и знаменатель правой части уравнения (VI. 12) на Yn+\, получим

е = !.

Yn+\

Отсюда следует, что е > ф и е -> ф только при Yq -» 0. При достижении равновесия на выходе из абсорбера: У, = Уо и е = 1. Во всех остальных случаях О < е < 1.

Из приведенных уравнений вытекает, что обеспечение возможно полной десорбции извлекаемых компонентов из насыщенного адсорбента (Aq 0) и снижение содержания извлекаемого компонента на выходе из аппарата (У,) увеличивают коэффициент извлечения и эффективность при абсорбции.

ГРАФИЧЕСКИЙ РАСЧЕТ ЧИСЛА ТЕОРЕТИЧЕСКИХ ТАРЕЛОК В АБСОРБЕРЕ

Как следует из общей теории массообменных процессов, абсорбция может осуществляться в том случае, если рабочая концентрация компонента в газовой фазе больше равновесной. Поэтому на диаграмме X-Y рабочая линия процесса абсорбции должна располагаться выше равновесной кривой (см. рис. VI-5).

При заданном расходе абсорбента число теоретических тарелок в абсорбере определяется, построением ступенчатой линии между кривой равновесия и рабочей линией.

Рассмотрим последовательность такого построения.

Входящий в абсорбер поток газа С+\ состава Y+i в нижнем сечении встречается с потоком насыщенного абсорбента Lj, состав которого равен Х. Очевидно, что составы этих потоков должны удовлетворять уравнению рабочей линии (точка В). При контактировании потоков газа и жидкости на нижней тарелке абсорбера образуются потоки газа и жидкости, которые покидают нижнюю тарелку в состоянии равновесия. Составы этих потоков определяются точкой 1 на равновесной кривой. Проведя из точки 1 горизонталь до пересечения в точке 2 с рабочей линией, получим состав жидкости, стекающей с вышележащей тарелки.

Проводя аналогичные построения, придем к точке А, которая находится на рабочей линии и координаты которой определяются составами уходящего из абсорбера газа У, и поступающего в аппарат абсорбента Xq. Очевидно, что число горизонтальных или вертикальных отрезков между рабочей и равновесной линиями соответствует числу теоретических тарелок N, необходимых для заданного извлечения компонента. В рассмотренном примере N = 5.

Нетрудно видеть, что увеличение удельного расхода абсорбента 1 приводит к росту угла наклона рабочей линии и уменьшению числа тарелок в
