Из графика, приведенного на рис. IV-10, можно сделать те же выводы, которые ранее были сделаны из анализа уравнения теплового баланса колонны.

При постоянном положении точки F (значение температуры поступающего сырья неизменно) с увеличением полюс Р переместится вверх, а полюс F - вниз, т.е. при этом должно увеличиваться и количество тепла, подводимого в низ колонны, и наоборот.

Аналогичная зависимость наблюдается при постоянном положении полюса F, т.е. если, например, уменьшается Ор (точка F переместится вниз), то должно уменьшиться также и Оф а значит, точка Р переместится вниз.

При постоянном положении полюса Р перемещение точки F, например, вверх (более высокая температура исходного сырья) приводит к перемещению вверх и полюса Р, т.е. при этом уменьшается подвод тепла в низ колонны Ов-

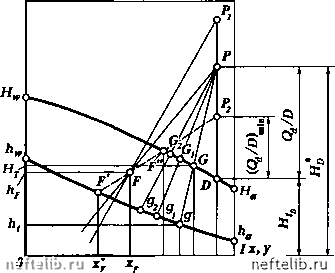

Рассмотрим также то, как при помощи энтальпийной диаграммы можно определить минимальные потоки флегмы и паров и соответственно минимальное количество тепла Оа, отнимаемое в верху колонны, и минимальное количество тепла Ов, подводимое в низ колонны.

При минимальном потоке флегмы (g/D) и соответственно паров (G/VV)i„ все жидкие и паровые потоки в пределах эвапорационного пространства (секции питания) будут находиться во взаимном равновесии, т.е. X, = х„ = Хр и уд,д = у„ = ур. В этом случае прямая FFP займет положение PiFFFT.

Положение коноды FFF" может быть найдено по изобарным температурным кривым или в результате расчета процесса ОИ сырья. Определив положение коноды FFF, находим полюсы Pj и Р, определяющие минимальный теплоотвод на верху колонны (C?d/b)n,in, и минимальный подвод

тепла в низу колонны (Ов/Щта-

в реальных условиях работы колонны потоки флегмы и паров должны превышать их минимальные значения, следовательно, Oa/D должно быть больше (Оа/Щтт, 3 больше (Ов/Щтт- Соответственно полюс Р

должен быть расположен выше полюса Pj, а полюс F - ниже полюса Р{.

Изменение доли отгона е сырья приводит к перемещению точки F по вертикали, что приводит к соответствующему перераспределению потоков тепла (Od/D)„„ и (Од/иО„,щ. Возрастание доли отгона е приводит к увеличению величины (C?d/D)in и уменьшению величины (C?fl/VV)nj„; снижение доли отгона е приводит к обратным последствиям.

ПОСТРОЕНИЕ РАБОЧИХ ЛИНИЙ НА ЭНТАЛЬПИЙНОЙ ДИАГРАММЕ

Чтобы использовать энтальпийную диаграмму для построения рабочих линий, необходимо рассмотреть тепловые балансы для произвольных сечений верхней и нижней частей колонны.

Рассмотрим тепловой баланс для верхней части в произвольном сечении /-/ (см. рис. rV-5, контур i):

GHj = DH, + gh, + Оа-120

Подставив G = д + D, получим (д + D)Hr = DH, + gh, + О,

{g + D)Hr = D

Н,в +

9±

+ gh,.

С учетом (IV.27) получим {д + D)Hr = DHo + gh, + 0, или

D Hj-h,

Приняв во внимание уравнение (IV.5) материального баланса для той же части колонны, получим

д - - Ит - Ур~у fIV31)

D Нт-h, у-х

На энтальпийной диаграмме уравнение (IV.31) представляет собой прямую линию, проходящую через три точки: ранее известный полюс Р(Ур tip) (см. также рис. IV-10), G(y, Hj) и g(x. Л,) (рис. IV-11). Точки G и д характеризуют составы и энтальпии встречных неравновесных потоков, относящихся к одному произвольно выбранному поперечному сечению колонны. Положение точки Р при заданном составе ректификата Уо и выбранном количестве флегмы в верху колонны (заданном Oa/D) остается неизменным для любого сечения колонны, тогда как положение точек G и д зависит от рассматриваемого сечения.

Рис. IV-11. Рабочие линии верхней части колонны иа энтальпийной диаграмме

Таким образом, на энтальпийной диаграмме каждому сечению колонны между двумя смежными тарелками соответствует своя рабочая линия, проходящая через полюс Р, а п тарелкам, расположенным в концентрационной части колонны, будет соответствовать пучок из п прямых, проходящих через полюс Р. При наличии энтальпийной диаграммы это обстоятельство позволяет легко найти сопряженные составы потоков флегмы х и паров у, отвечающие уравнению рабочей линии. Набор таких пар составов дает возможность построить рабочую линию на диаграмме х-у с учетом изменения потока флегмы по высоте концентрационной части колонны (см. далее).

При выбранном составе ректификата уо положение полюса Р зависит от потока флегмы g/D или, что то же самое, от величины теплоотвода в верху колонны 0</D. С увеличением потока g/D полюс Р будет перемещаться вверх и при (g/D) -> <» уйдет в бесконечность, а рабочие линии станут параллельными вертикальными прямыми, т.е. х = у.

Наиболее низкое положение полюса соответствует режиму с минимальным флегмовым числом (Od/D)n,i„, при котором, как мы увидим далее, число теоретических тарелок в колонне бесконечно велико, а пары, поступающие в концентрационную часть колонны, находятся в равновесии с жидкостью, стекающей из концентрационной части в секцию питания.

Уравнение (IV.31) позволяет определить поток орошения в любом сечении верхней части колонны и тем самым оценить степень изменения массы потока флегмы по высоте колонны. Это изменение массы потока флегмы может быть учтено при построении рабочей линии верхней части колонны на диаграмме х-у.

Для нижней части колонны могут быть проведены аналогичные преобразования. Составим тепловой баланс для части колонны, расположенной ниже произвольного сечения 4-4 (см. рис. IV-5, контур TV):

g\ + QB = GH,+Wh.

Поскольку д = G + W, можем записать:

(G + W)h, = GHj + W

С учетом выражения (IV.28) получим (G + W)h, =GHj+Wh;,.

Последнее уравнение приведем к виду: G „ Л( -

Сопоставив последнее уравнение с уравнением (IV. 12) материального баланса, полученного для того же контура, придем к следующему уравнению материально-теплового баланса:

W Нт-h, y-x

Ha энтальпийной диаграмме (рис. rV-12) это уравнение представлено
