нагрев транспортных средств

восполнение потерь тепла в окружающую среду; оно частично компенсируется добавочным теплом и начальным теплосодержанием влаги

в материале О, = Wt„.

Уравнение (Х.13) запишется в следующем виде:

1(Я, - Я,) = 0„ + о, + 0„„ - (О, + О). (Х.14)

Разделим левую и правую части уравнения (Х.14) на W и обозначим стоящие в правой части величины через д с соответствующим индексом:

w -"w- "w- -"w "w

тогда уравнение теплового баланса можно записать следующим образом:

7(Я, - Я,) = qr. + qr, + д„ - (д, + д) (Х.15)

--(я, -Я2) = д«+д, +q.-(qoe + Qw)- (Х.16)

Начальные параметры воздуха и фо принимаются по справочным метеорологическим данным, соответствующим данному географическому пункту. Затем по величине t, используя справочные таблицы свойств насыщенного водяного пара, по уравнению (Х.З) находят начальное влагосо-держание воздуха Xq, поступающего в сушильную установку. Далее, выбрав наивысшую температуру сушки и учитывая, что х, =Хо, по уравнению (Х.4) находят энтальпию Я, поступающего в сушилку воздуха. Затем по уравнению (Х.16) определяют величины Xj и fj- при этом одной из этих величин приходится задаваться. Обычно задаются величиной температуры уходящего воздуха fj. используя данные о работе сушилок соответствующего назначения. При известной температуре из уравнения (Х.16) определяют величину Xj. Если полученное влагосодержание и соответствующая ему относительная влажнрсть ф2 имеют желательные величины, то по уравнению (Х.10) определяют удельный I и затем полный L расходы воздуха и количество тепла, сообщаемое в калорифере:

Полученная величина О служит для определения расхода теплоносителя и теплообменной поверхности калорифера.

Расчет основных параметров процесса сушки может быть выполнен также с использованием Я-х диаграммы влажного воздуха.

ДИАГРАММА н-х ДЛЯ ВЛАЖНОГО ВОЗДУХА

Диаграмма Н-х (энтальпия - влагосодержание влажного воздуха), предложенная Л.К. Рамзиным, приведена на рис. Х-2. Диафамма построена в косоугольных координатах: на оси ординат отложена энтальпия воздуха Я, на оси абсцисс, проведенной под утлом 135° к оси ординат, - влагосодержание воздуха х.

Величины X, отложенные на оси абсцисс, спроектированы на вспомогательную горизонтальную ось. Поэтому линии х = const на диафамме вертикальные, а линии Я = const наклонены к оси ординат под углом 45°.

Для построения изотерм на диафамме используется уравнение (Х.4), которое при постоянной температуре t представляет собой уравнение прямой линии в координатах Н-х.

Для посфоения линий ф = const используется уравнение (Х.З). При относительной влажности ф задаются рядом температур, для которых определяют давление насыщенного водяного пара (по таблицам) и соответствующие влагосодержания. По полученным данным для соответствующих х и t сфоят линии ф = const, которые на диафамме представляют расходящийся пучок выпуклых кривых, проходящих через начало координат.

На диафамме Н-х, приведенной на рис. Х-2 для случая, когда общее давление в системе равно атмосферному, кривые ф = const заканчиваются при пересечении с изотермой 99,4 "С и далее проведены вертикально вверх.

Указанная изотерма соответствует температуре кипения воды при атмосферном давлении; при этой и более высокой температуре парамеф "относительная влажность" теряет смысл, так как при таком давлении смеси воздуха с водяным паром могут существовать в любых соотношениях.

При помощи диафаммы Н-х можно по любым двум заданным параметрам влажного воздуха найти точку, соответствующую данному состоянию воздуха, и определить остальные два парамефа. Например, при температуре воздуха f = 50 "С и относительной влажности ф = 70 % определяют точку А (рис. Х-3), для которой находят влагосодержание х = Q0608 кг влаги/кг сухого воздуха и энтальпию Я = 207,25 кДж/кг сухого воздуха.

Рабочим полем диафаммы является область, лежащая выше кривой Ф = 100 % (насыщенный влагой воздух).

С помощью диафаммы Н-х легко фафическим путем определить точку росы и предел охлаждения воздуха в изоэнтальпийных условиях.

Точкой росы называют ту температуру, охлаждаясь до которой при постоянном влагосодержании воздух достигнет полного насыщения водяными парами, и происходит конденсация водяных паров, содержащихся в газе или воздухе.

На рис. Х-4 приведено фафическое посфоение точки росы В для воздуха с начальными параметрами, отвечающими точке А. Точка росы определяется как изотерма tp, проходящая через точку пересечения В линии ф = 100 % и влагосодержания х,.

Температура мокрого термометра. При изотермическом взаимодействии воздуха с влажным материалом воздух будет охлаждаться, отдавая свое тепло материалу и одновременно пополняя свою энтальпию за счет энтальпии водяных паров, переходящих из влажного материала в воздух. В этих

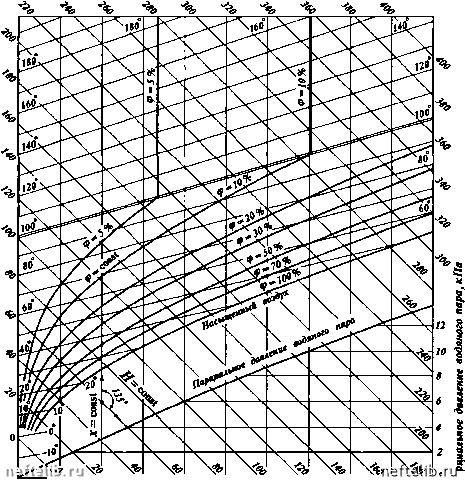

0,01 0,02 0,03 0,04 0,05 0,06 0,07 0,0S 0.09 0,1 Влагосодержание x, кг/кг сухого воздуха X-2. Диаграмма Н - x для влажного воздуха

условиях температура понижается, а энтальпия остается постоянной. Этот изоэнтальпийный процесс будет протекать до полного насыщения воздуха водяными парами, т.е. до температуры, при которой <р = 100 %. На диаграмме Н-х (рис. Х-5) из точки А проводят линию И = const до пересечения в точке В с линией ф = 100 %. Изотерма t.,, проходящая через точку В, соответствует пределу охлаждения воздуха в изоэнтальпийных условиях и называется температурой мокрого термометра.

Потенциалом сушки е называется разность между температурой воздуха t, и температурой мокрого термометра t.
