При осуществлении процесса в нескольких аппаратах или секционированном аппарате расчет по указанной схеме выполняется для каждого аппарата (секции) в отдельности.

Для периодически действующего реакционного аппарата выбирается и обосновывается график работы; соответствующие расчеты выполняются для каждой из стадий.

Общие приемы расчета материального баланса и определения реакционного объема были рассмотрены ранее. Некоторые особенности составления теплового баланса рассмотрим на примере распространенного и сложного процесса - каталитического крекинга применительно к реакторному блоку с мелкозернистым катализатором и аппаратами с «кипящим» слоем, схема которых с основными обозначениями представлена на рис. XXIV-16.

В приведенных далее уравнениях приняты следующие обозначения: G,. - производительность реактора по загрузке, кг/ч;

- количество кокса, отложившегося на катализаторе при крекинге, кг/ч;

~ количество циркулирующего катализатора, кг/ч;

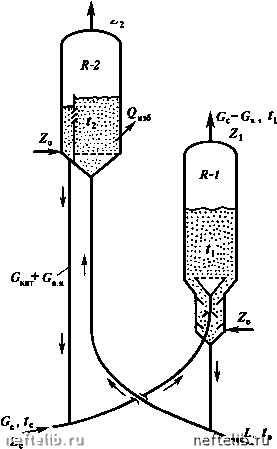

Рис. XXIV-ie. Схема к расчету реакторного блока установки каталитического крекинга

f, и 2 - температуры соответственно в реакторе и регенераторе, К; So - остаточное содержание кокса на регенерированном катализаторе, кг/кг;

- количество остаточного кокса на катализаторе С = SoG„,

кг/ч;

L - количество воздуха, необходимого для сгорания кокса, образовавшегося при крекинге, кг/ч;

Z, и Z2 - количество водяного пара, уходящего из реактора и регенератора, соответственно, кг/ч;

Ор - теплота сгорания кокса, кДж/кг.

Запишем тепловой баланс реакторного блока в целом:

Статьи прихода

Тепло, внесенное сырьем........................................................... Gh,

Тепло, внесенное воздухом....................................................... Св

Тепло, выделенное при сгорании кокса............................... GOp

Статьи расхода

Тепло, уносимое с продуктами реакции............................. (Gj-G,)h,j

Тепло реакции крекинга............................................................ СЯр

Тепло, уносимое дымовыми газами из регенератора..... (l + GkJH,

Тепло, затрачиваемое на нагрев водяного пара, уходящего из реактора и регенератора.......................................... 21Свп(1-г)+2Свп(2~г)

Потери тепла в окружающую среду.................................... 0„„

Избыточное тепло регенерации катализатора, которое может быть использовано на производство водяного пара.........................................................................................

Запишем уравнение теплового баланса: + LC,t, + GOp=(Ge - Gk)h„ + GpСк)я, +

-t, )+ Z2Q„(f2 -z )+ OnoT + 0„yi-

При заданном температурном режиме реактора и регенератора и выходе кокса из приведенного выше уравнения теплового баланса могут быть найдены энтальпия h, (а следовательно, и температура) сырья,

питающего реактор и избыточное тепло 0„эб.

В тех случаях, когда количество циркулирующего в системе катализатора может быть достаточно большим, как это, например, имеет место на установке с мелкозернистым катализатором, тепловой баланс реакторного блока может решаться при 0„эб = 0; в этом случае из приведенного выше уравнения теплового баланса определяется температура сырья t, при которой приходные и расходные статьи баланса равны.

При заданной температуре из уравнения теплового баланса определяется величина 0„.

Запишем тепловой баланс реактора:

G,h, -HG„,c„,(f2-f,)+G„kck(f2-f,)=(G,-G,)H„ +

где G,j„C„(f2~i) количество тепла, выделенного в реакторе при охлаждении катализатора от температуры 2 ДО i. GokQ(2~i) о же, при охлаждении остаточного кокса (обычно остаточное содержание кокса на регенерированном катализаторе невелико, так что этим слагаемым в тепловом балансе часто можно пренебречь); GCt, - количество тепла, уносимого из реактора с вновь образовавшимся коксом; 0„„ - потери тепла реактором; остальные обозначения прежние.

Заменяя в приведенном уравнении теплового баланса G = SoG„t и решая его относительно массы циркулирующего катализатора, получаем:

(c.„-.A)(2-,)

Кратность циркуляции катализатора R = GJG,.

Запишем тепловой баланс регенератора:

G,Op + G,C,f, + IC.f.=G,„C,„(f2 СокС,(г2 -.)+

+(i + G.)h,, + ZA„(f2 - ) + Gc + Оизб.

где G,.„C,{t2-t - тепло, затрачиваемое на повышение температуры катализатора от f, до 2." GJZit-t, - то же, для остаточного кокса; 0„ -

потери тепла регенератором.

Из теплового баланса регенератора может быть найдено количество циркулирующего катализатора; оно должно быть таким же, как и найденное из уравнения теплового баланса реактора.

Когда задана кратность циркуляции катализатора R, а следовательно, и его количество, из теплового баланса реактора определяется температура сырья t, а из теплового баланса регенератора - значение 0„зб.

Рассмотрим тепловой баланс узла смешения. При смешении регенерированного катализатора с исходным сырьем катализатор охлаждается от температуры До а сырье и поступающие с ним водяные пары нагреваются от до 3, при жидкофазном питании сырье не только нагревается, но и испаряется.

Из теплового баланса смешения определяется температура (3

gJc + 5оСДг2 - з) = С,(я,з - 7J + ZCJt, -1).

При парофазном питании можно записать, что

Я,з-Я,=сД*з-с).

где С„ - теплоемкость паров сырья.

Для реактора с «кипящим» слоем объем реакционной зоны определяется по заданной массовой скорости с помощью уравнения (XXIII.3).
