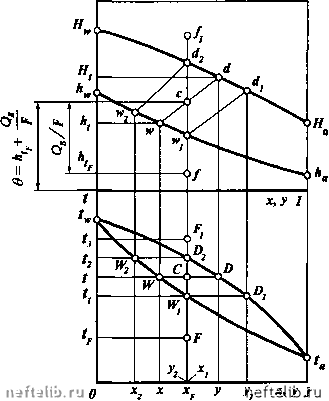

Рис. III-2. Процесс ОИ (ОК) бинарной смесн на изобарных температурных кривых и энтальпийной диаграмме

А, Я

Уравнение (III.4) соответствует прямой wd. Сопоставив это уравнение с отрезками прямых на рис. III-2, получим соотношение:

Т.е. отрезок WC (или wc] пропорционален массе отгона G. Соответственно отрезок CD (или cd) пропорционален массе жидкого остатка. Длина коноды WD (или wd) пропорциональна массе исходной жидкой смеси F.

При нагреве смеси до температуры (2 она полностью перейдет в парообразное состояние (е = 1). Состав образовавшегося пара у2 соответствует точке D2 (или di), при этом у2 = Хр. Состав и энтальпия последней порции жидкости определяются точками VVj и w.

Величина Xj показывает, что четкого разделения компонентов путем ОИ достичь не удается, так как в конце испарения в жидкости еще содержится значительное количество НКК; есть температура конца однократного испарения.

При температуре системы (3 > (точки F, и /,), более высокой, чем температура конца однократного испарения, система будет состоять из перегретых паров состава х.

При понижении температуры системы от tj до tp будет происходить охлаждение паров, а начиная с точки Dj (или dj) - их конденсация.

Степень конденсации г паровой фазы при температуре t определится следующим образом:

j g £ F-G CD cd

F F WD wd

При понижении температуры паров длина отрезка CD (или cd) увеличивается, что соответствует повышению степени конденсации.

Многокомпонентные смеси. При разделении многокомпонентных и сложных смесей, характерных для нефтегазопереработки и нефтехимии, любой компонент путем однократного испарения будет распределяться в определенном соотношении между отгоном и остатком.

Материальный баланс процесса однократного испарения для любого (i-ro) компонента многокомпонентной смеси запишется в виде

х;=еу, +(1-е)х;. (111.5)

Образовавшаяся паровая фаза состава у, будет находиться в равновесии с жидким остатком состава х/, т. е.

у/ = К, х; .

С учетом этого, уравнение (III.5) можно представить в виде

Кр=е%х; +(1-е)х;.

Следовательно, покомпонентный состав жидкого остатка будет определяться выражением

X/ =--. (III.6)

Поскольку то из уравнения (III.6) получим

=1. (III.7)

i>l

Уравнение (III.7) связывает долю отгона е, температуру и давление системы. В этом уравнении температура системы присутствует в косвенном виде, оказывая влияние через посредство давления насыщенных паров (констант фазового равновесия) компонентов, являющегося функцией температуры.

При заданных составе исходной смеси х,, давлении л и температуре t уравнение (III.7) используется для определения методом последовательных приближений доли отгона е. С этой целью задают значение доли отгона е, определяют по уравнению (III.6) концентрации компонентов в жидкой фазе и затем проверяют выполнение уравнения (III.7). Если полученная сумма равна единице, то значение доли отгона е выбрано правильно. В противном случае необходимо задать новую величину е, добиваясь, чтобы сумма, стоящая в левой части уравнения (III.7), стала равной единице с желаемой степенью точности.

При полном ОИ исходной смеси е = 1, тогда из уравнения (III.7) получим

У = 1, (III.8)

т.е. приходим, к уравнению изотермы паровой фазы.

Из уравнения (III.8) можно определить температуру начала конденсации паров при заданном давлении 7t.

Уравнение (III.7) дает большую точность при больших долях отгона. При малых долях отгона используют другое уравнение.

Выразив х/ через у/ согласно уравнению равновесия, и подставив полученное в уравнение (III.5), получим

х;., =еА:,у; +(l-e) кг

1 i.F

у; =-7-

Поскольку

у f =1. (III.9)

l + e[/C,. -Ij

Это уравнение и используется для расчетов при малых долях отгона е. Из уравнения (III.9) методом последовательных приближений можно найти температуру кипения смеси при е = 0:

Это и есть уравнение изотермы жидкой фазы.

Мольные массы паровой и жидкой фаз, образующихся в процессе ОИ, определяют по уравнениям: для паровой фазы

My=fM,y;-

ДЛЯ жидкой фазы

=1;м,х;.

Массовую долю отгона находят по уравнению (III.3). Массовые концентрации любого компонента в равновесной паровой и жидкой фазах определяют из соотношений
